濾波器特性分析儀 FA-300

型號 : Filter Analyzer FA-300

  • EMI濾波器的共模跟差模反應

  • 方便進行EMI濾波器的規格和質量控制

  • EMI濾波器的衰減能力檢查

  • 符合CISPR17及MIL-STD-220B測量

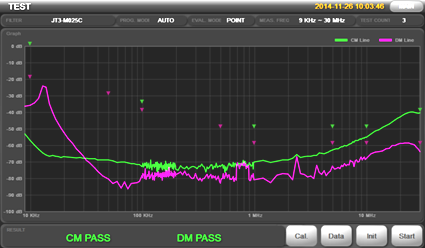

  • 提供顯示面板可以顯示特性曲線

  • 頻寬:9KHz~300MHz

  • 數據加載/上傳/編輯功能

  • 測試報告保存

  • 過濾器製造商最強大的儀器

  • 頻率範圍 9kHz ~ 300MHz
  • 模式選擇器 CISPR17 .MIL-STD-220B
  • 測試模式 Differential , Common
  • 信號丟失 10kHz~30MHz < 3dB 30MHz~300MHz < 5dB CM / DM
  • 分離 10kHz~30MHz < 40dB 30MHz~300MHz < 30dB
  • 輸入靈敏度 -97dBm (10dBuV)
  • 最大射頻輸入 23dBm (130dBuV)
  • 過濾輸入/輸出 2 SMA Connector
  • 顯示 LCD(10.2”)
  • 前面板控制 10.2”
  • 觸控面板,5 Button & JOG
  • 輸入阻抗 50Ω
  • 輸入動態範圍 120dB 連
  • 接頭 BNC 50Ω 試驗台(FA-001) Slide Door(選購)
  • 輸入電壓 AC100V~ 240V 50/60Hz 10W
  • 尺寸 W380 D398 H216 (mm)
  • 測試台 W385 D390 H216 (mm)
  • 頻譜分析功能 內建 操作 自動 存檔 自動

FA-300產品應用

  • EMI濾波器製造商
  • 購買EMI濾波器的進料檢驗使用



Configuration for Measuring

  • EMI濾波器製造商
  • 購買EMI濾波器的進料檢驗使用
