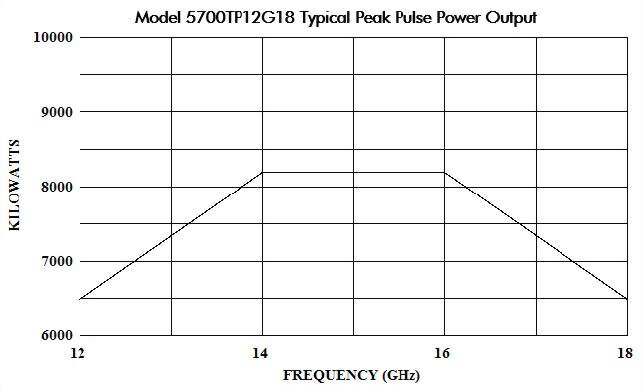

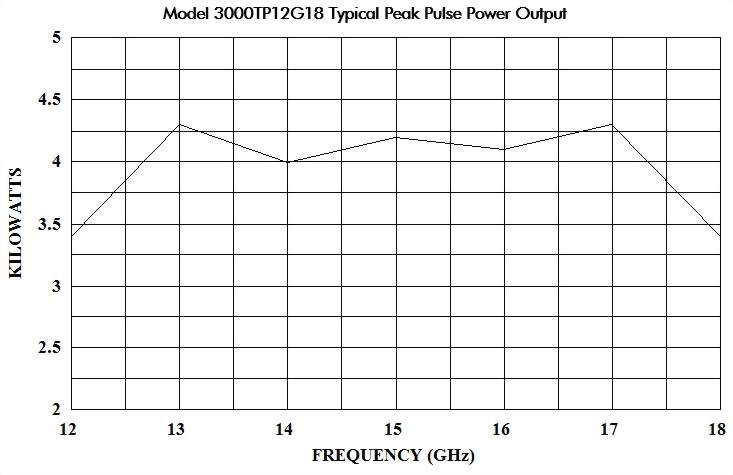

這是一款功能自成一體（self-contained）、採用強制氣冷散熱的寬頻行波管（TWT）微波放大器，專為需要寬瞬時頻寬與高增益的低至中工作週期脈衝應用而設計。機體配備高可靠度的行波管，可在放大器輸出端子處提供保守估計最低 3000 W、5700 W 的峰值 RF 脈衝功率（所標示之功率規格皆指基頻功率）。

智慧控制與全方位系統監控

放大器前方面板的數位顯示螢幕可呈現正向與反射平均功率輸出，或正向與反射峰值功率，並可透過軟鍵（soft keys）選單存取詳細的系統狀態資訊。狀態指示燈包含：電源開啟、預熱（warm-up）、待機、運作、故障、過載平均或峰值反射功率警告及遠端控制狀態。

標準功能與配備：

• 通訊與控制介面： 內建 IEEE-488 (GPIB) 介面、0 dBm 輸入、TTL 閘控（TTL Gating）、VSWR（電壓駐波比）防護、增益控制及 RF 輸出取樣埠。

• 精密狀態監測： 支援行波管螺旋線電流（helix current）、陰極電壓、集極電壓、燈絲電流/電壓、基板溫度與機殼內部溫度等全方位監測。

• 防護機制與輕量化： 具備自動休眠（Auto Sleep）功能；電源供應器與 RF 元件採用模組化設計，極易於維護與維修；結合交換式電源供應器，大幅減輕設備整體重量。

機體設計與多元應用

本設備採用時尚現代的機櫃外觀設計，能提供即時穩定的脈衝 RF 功率，廣泛應用於：

• 測試與量測（包含 EMC RF 脈衝耐受性測試）

• 工業及大專院校研發

• 售後服務與設備維護應用
