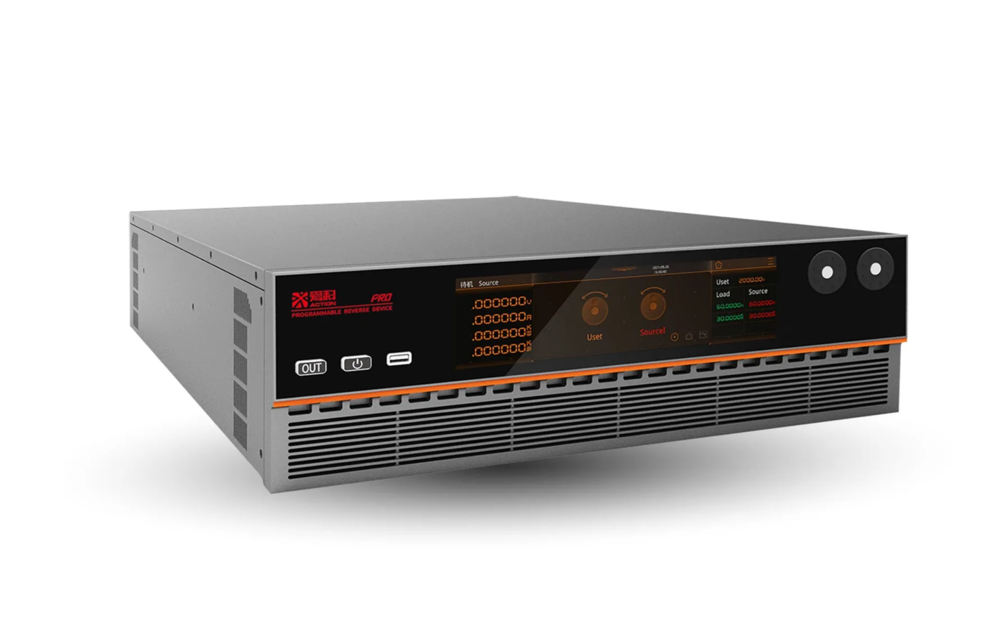

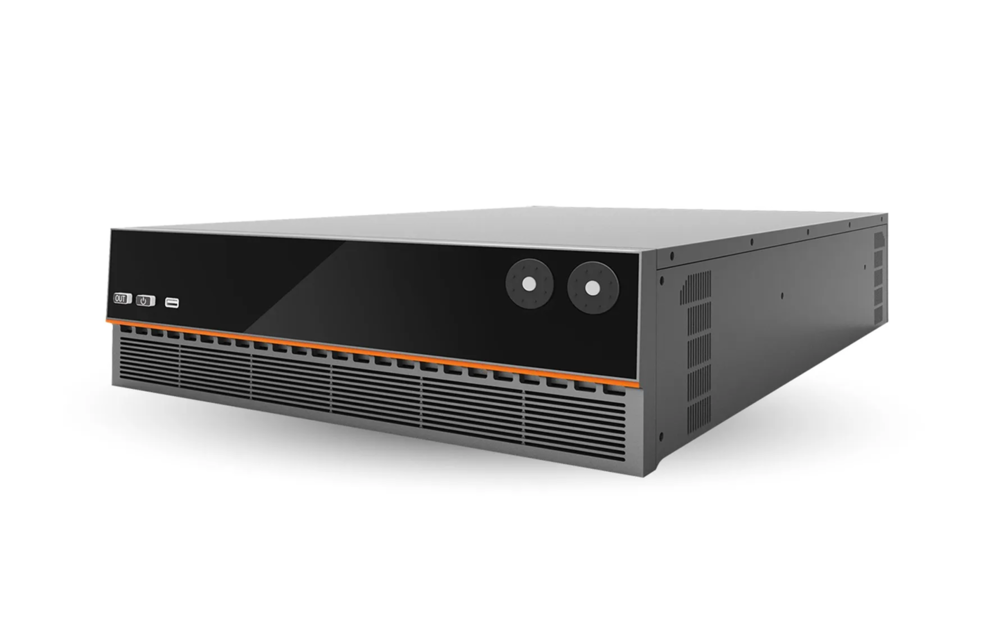

CORTEX Series

Bidirectional Programmable DC Power Supply

雙向可程式直流電源供應器 具備能量回饋技術的雙向可程式電源 (PSU)

CORTEX 系列是新一代高精度電源供應器，結合了雙向電源與負載功能、自動二象限運作，以及可吸收來自待測物 (DUT) 回饋能量的技術。其具備雙向功率汲取與輸出能力，當作為負載使用時，放電能力由能量回饋技術支援，可大幅減少能源損耗。CORTEX 系列在精度、動態測試能力及智能化方面均超越市場上多數替代方案；其設計精巧，採用標準 19 英吋機架式結構，可整合至標準機櫃系統中，在提升功率密度的同時，憑藉可擴展的模組化設計，保持低維護成本並簡化功率升級過程。

CORTEX 系列內建高精度電壓與電流測量系統，並採用創新的編程概念，直接對應電源與負載功能。其微秒級 (Microsecond-level) 的動態響應能力將直流產品測試提升至新高度，能在實驗室中精準模擬真實世界的異常狀況。

Highlighted Features

Bidirectional DC programmable power supplies with 2-quadrant operation capability and various emulation functions

High Power Density of 3U 30kW

The CORTEX Series Bidirectional Programmable DC Power Supply is based on a high-speed power electronics architecture that combines IGBT and third-generation SiC-MOSFET devices with an FPGA + DSP control platform. Apart from the precision, dynamics and responses enhanced on these architectures, CORTEX offers a high powe density of 30 kW from a single 3U modular chasis.

3U 30kW 的高功率密度

CORTEX 系列雙向可程式直流電源採用高速電力電子架構，結合了 IGBT 與第三代碳化矽 (SiC-MOSFET) 元件，並搭載 FPGA + DSP 控制平台。除了提升精度、動態響應外，CORTEX 更在單機 3U 的模組化機箱內實現了高達 30kW 的高功率密度。

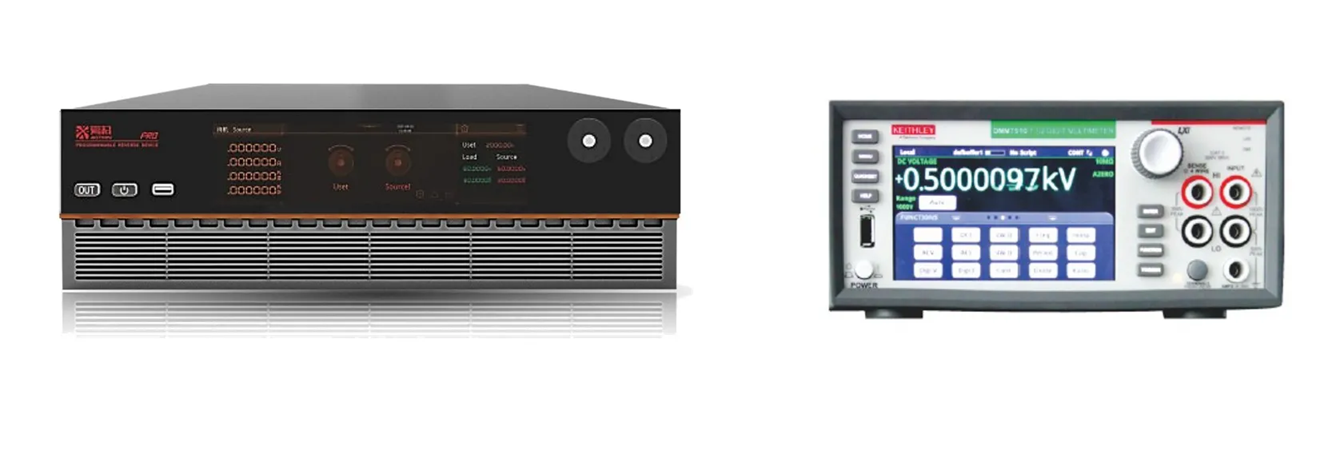

With 6.5-Digit Accuracy Comparable to High-End Multimeters

High Precision: CORTEX series integrates a high-precision voltage and current measurement system with 6.5-digit accuracy, eliminating the need for separate high-precision instruments, ensuring accurate performance evaluation, especially in photovoltaic inverter testing.

媲美高端萬用電表的 6.5 位數精準度

高精度控制： CORTEX 系列整合了 6.5 位數精度的電壓與電流測量系統，無需額外配置高精度儀表即可確保性能評估的準確性，特別適用於光伏逆變器（PV Inverter）的嚴苛測試。

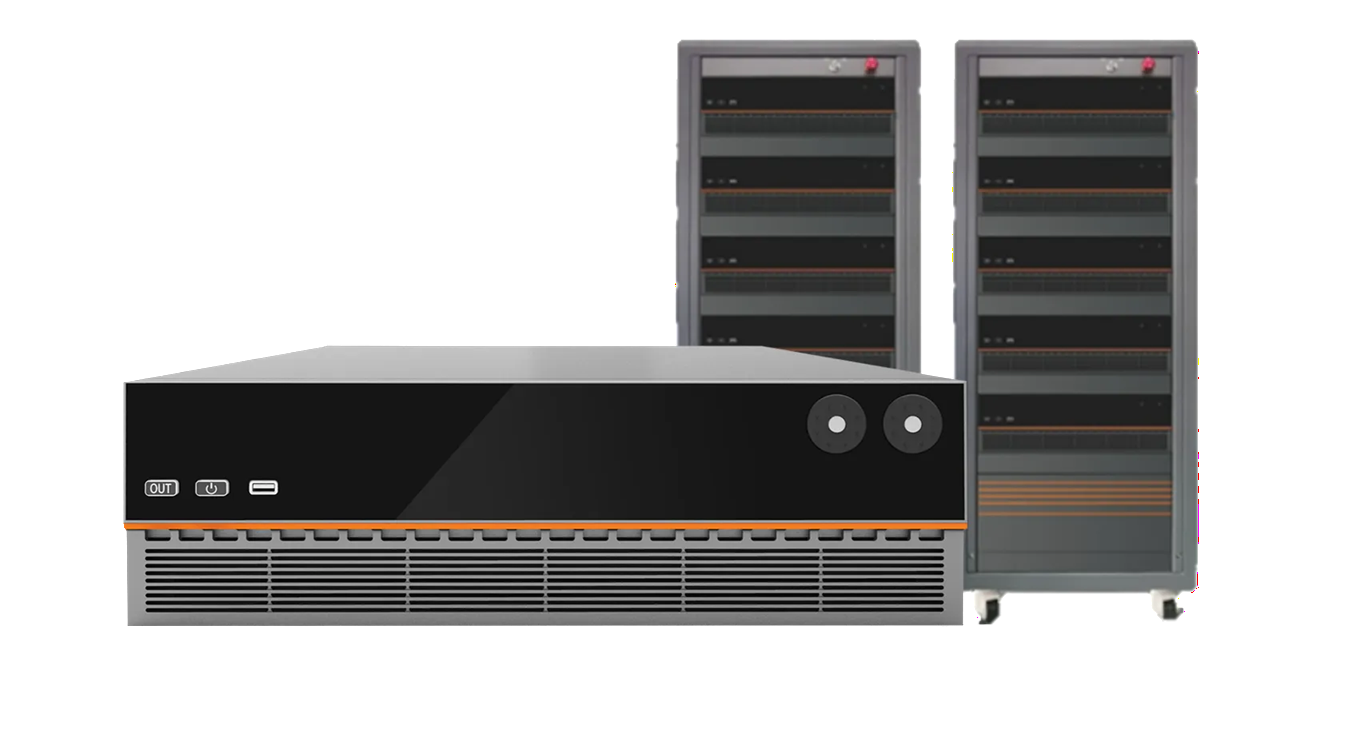

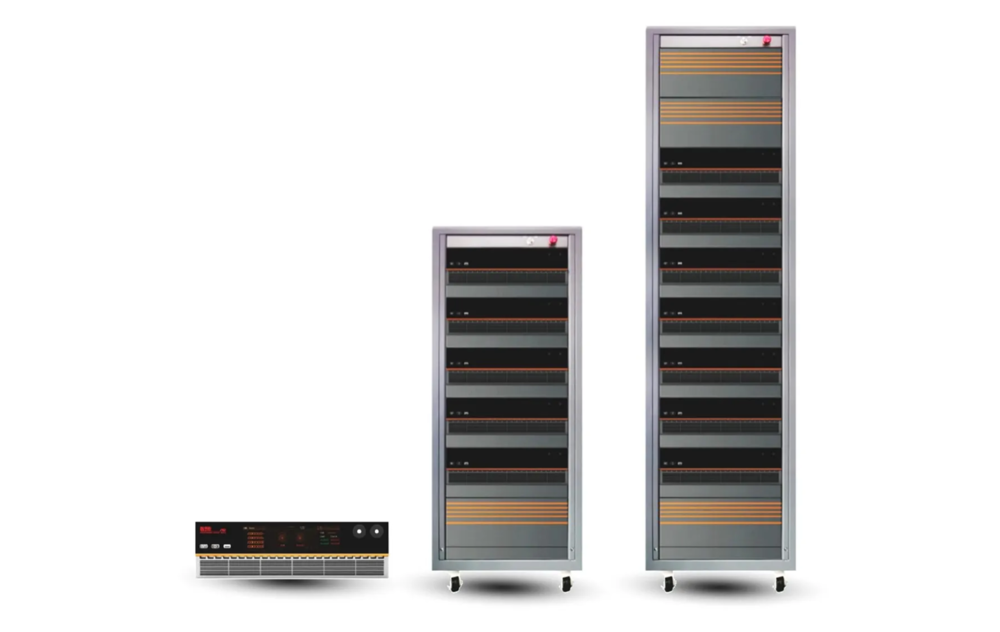

Digital Matrix Parallel System with Scalable Capacity (For Models up to 30kW)

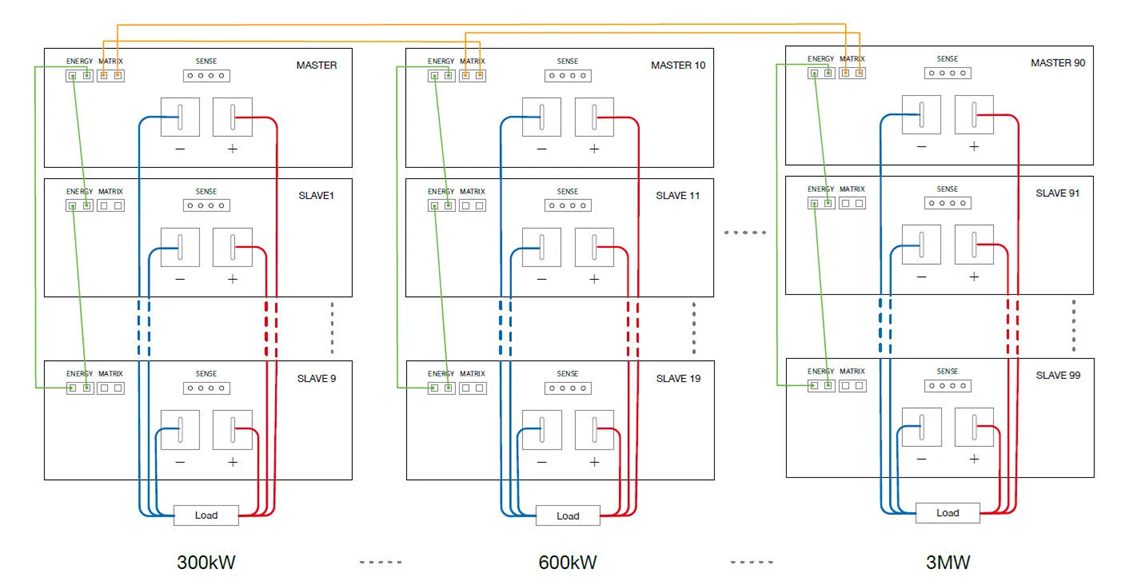

CORTEX bidirectional DC power supply is DMPS (Digital Matrix Parallel System) supported thanks to which the benchtop single unit can be parallelled through high-speed fibre optic communication to achieve capability expansion up to 3MW without compromising individual unit's performance.

CORTEX, when mounted on standard rack as per IEC 60297, is with redundancy feature that keeps the whole chassis functional and free from the downtime in the event of faults with a specific slave module. Multiple units can be interconnected via fiber-optic communication. In the event of single unit or some slave units fail during operation (excluding output-side or AC-side protection events), the remaining units can automatically assume the load current and continue operation - thus remain the testing process uninterruptible and consistent.

數位矩陣並聯系統與可擴展容量（適用於 30kW 以下型號）

CORTEX 雙向直流電源支援 DMPS（數位矩陣並聯系統），透過高速光纖通訊，可將桌上型單機進行並聯，使系統容量擴充至最高 3MW，且不會犧牲任何單機原有性能。

當 CORTEX 安裝於符合 IEC 60297 標準的機架時，具備冗餘（Redundancy）功能。若特定從屬模組發生故障，整體機箱仍能正常運作，避免停機。多台單機透過光纖互連，運行中若有單台或部分從機失效（排除輸出端或交流端保護事件），其餘單機可自動承擔負載電流並持續運作，確保測試過程不中斷且保持一致性。

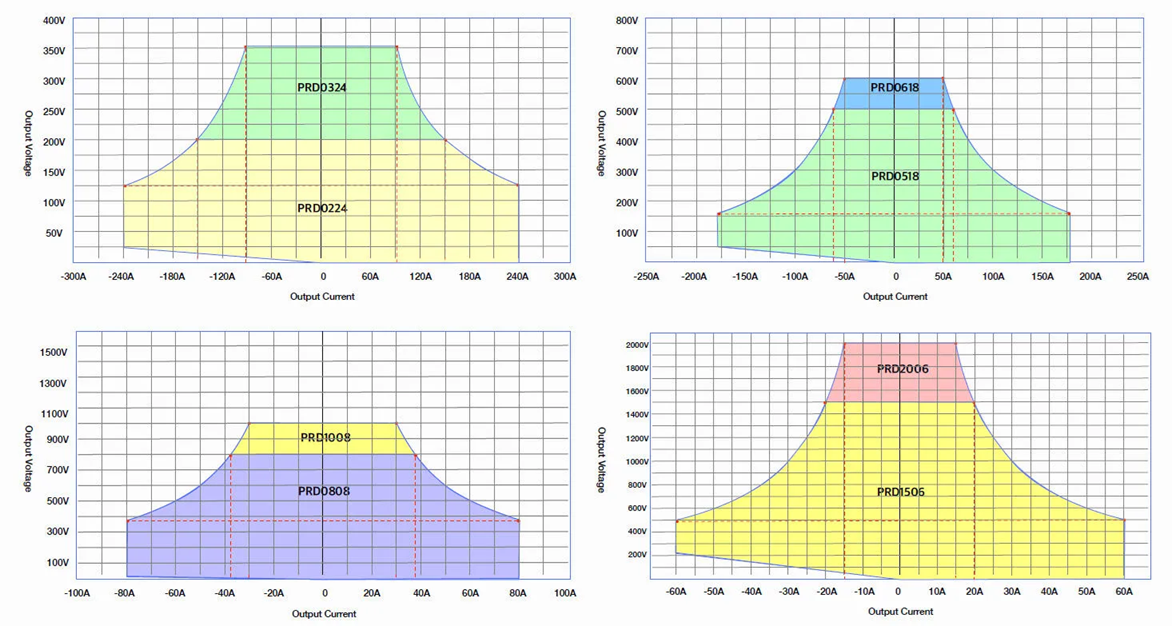

Auto-Ranging Capability

CORTEX DC power supply is an advanced DC source that can automatically adjust on its own the output voltage and current while maintaining its output power according to its rated level. The function extends is range of services in terms of testing scenarios to deliver its full maximum power output across wider combination ranges of voltage and current.

自動寬量程（Auto-Ranging）能力

CORTEX 直流電源是一款先進的直流源，能在維持額定輸出功率的前提下，自動調整輸出電壓與電流。此功能擴展了其測試場景的涵蓋範圍，使其能在更寬廣的電壓與電流組合下維持滿功率輸出。

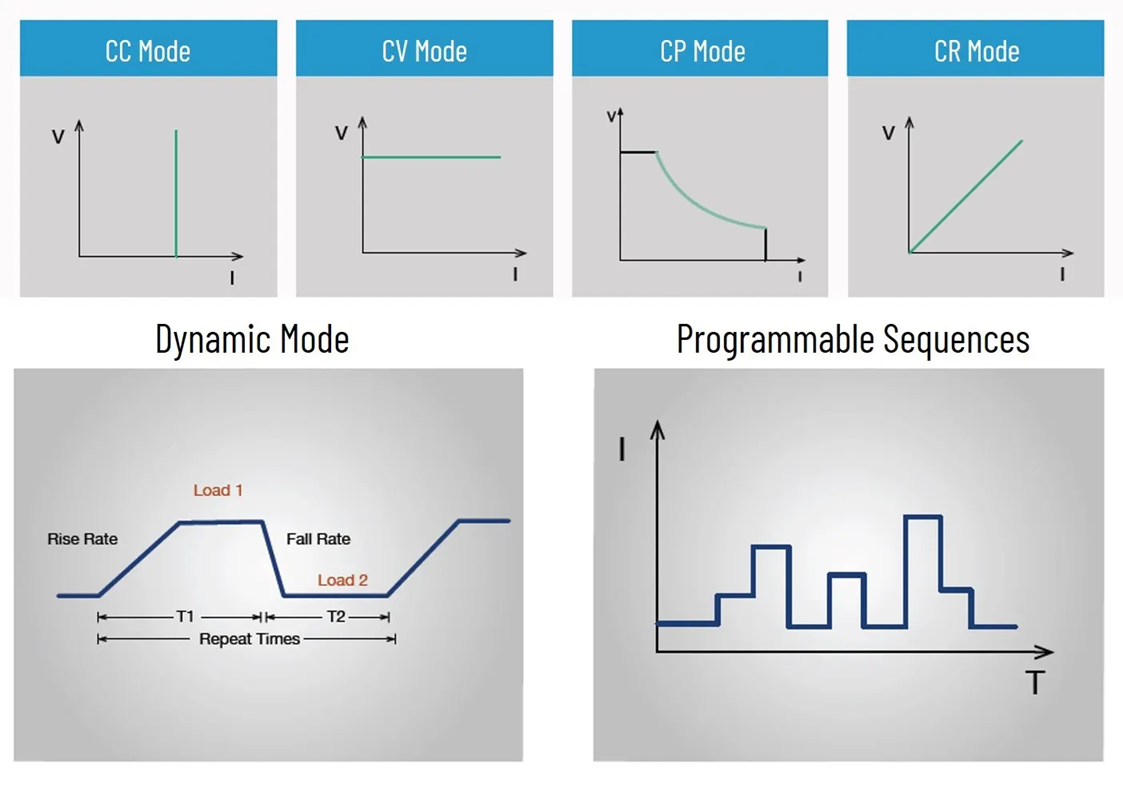

Auto-Switching and Multiple Output Modes of CC, CV, CP, CR

CORTEX offers a flexible output mode switching thansk to which users are no longer required to pre-select a specific operating mode such as CV or CC as with those conventional programmable units. Rather, the mode switching with CORTEX DC is automatically realized based on user-defined target voltage and maximum current of the DUT against which the system automatically operates within these limits in either source or load mode and displays the active mode in real time. The function extends is range of services in terms of testing scenarios to deliver its full maximum power output across wider combination ranges of voltage and current.

CORTEX automatically realizes intelligent switching under Constant Voltage (CV), Constant Current (CC), and Constant Power (CP) modes based on P = U x I for which the system maintains ontrolled parameter while allowing the others to vary with load conditions, and automatically transitions to the appropriate mode when any limit is reached to ensure safe and stable operation.

In Constant Resistance (CR) mode, the device maintains a programmed equivalent internal resistance, behaving like a voltage source with a series “virtual resistance.” This causes output voltage to drop with increasing current, enabling realistic power source emulation and load behavior evaluation.

自動切換與多種輸出模式（CC, CV, CP, CR）

CORTEX 提供靈活的輸出模式切換，使用者不再需要像傳統可程式電源那樣預先選擇 CV 或 CC 模式。相反，CORTEX 會根據使用者設定的目標電壓、最大電流以及待測物（DUT）狀態自動實現模式轉換。系統會在這些限制範圍內，以電源（Source）或負載（Load）模式自動運行，並即時顯示當前模式。

• 智能切換： 系統基於 $P = U \times I$ 公式，在恆壓 (CV)、恆流 (CC) 及恆功率 (CP) 模式間自動智能切換。系統會維持受控參數，同時允許其他參數隨負載條件變化，並在達到任何極限值時自動轉換至對應模式，確保操作安全穩定。

• 恆電阻 (CR) 模式： 設備維持設定的等效內阻，運作邏輯如同帶有串聯「虛擬電阻」的電壓源。這會導致輸出電壓隨電流增加而下降，從而實現真實的電源特性模擬與負載行為評估。

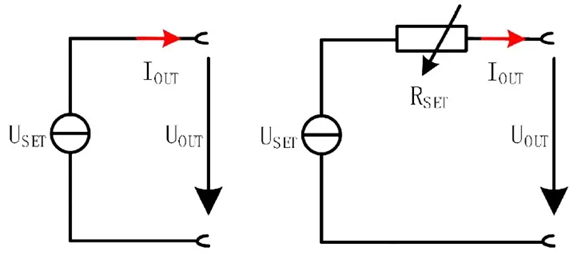

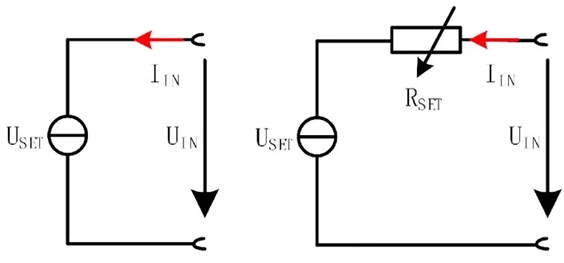

Circuit Diagram for CR under Source Mode       Circuit Diagram for CR under Load Mode

• 微秒級動態效能： 提供極速的動態響應。
• 極致精度： 具備 6.5 位數 (6.5-digit) 的精準度。
• 高度擴充性： 可擴充至 100 台單機，總功率最高可達 3 MW。
• 擴充無損精度： 系統擴充後仍能保持原有精度。
• 自動電源/負載切換： 支援 Source 與 Sink 模式自動切換。
• 高功率密度： 單台 42U 機櫃功率最高可達 240kW。
• 矩陣並聯系統： 透過矩陣並聯可達 3MW 規模。
• 多種輸出模式： 支援 CC（恆流）、CV（恆壓）、CP（恆功率）、CR（恆電阻）模式。
• 內建太陽能模擬功能： SAS 模式內建 EN 50530 與 Sandia 曲線規範。
• 電池模擬能力： 具備模擬電池充放電特性的能力。
