BriPower KGS 系列是一款高效能雙向交直流電源和負載，主迴路裝置採用高性能 SiC MOSFET，包含從 15kVA 到 1080kVA 的多個輸出功率等級。在 DC~5000Hz 的頻率範圍上，最大輸出交流相電壓 450V L-N。
KGS 系列採用雙向設計，可用作電網模擬器對分散式發電設備進行測試。 KGS 系列適用於航空航太領域，提供遠端控制介面和 SCPI 指令語言，方便輕鬆整合至 ATE 系統。
KGS 系列採用雙 DSP+FPGA 設計，具備強大的運算和控制能力，同時能夠以 10k/s 的採樣顯示和保存測量值。 KGS 系列採用光纖通訊，對主要裝置、通訊和系統進行多重監控和保護，是可靠性非常高的電源產品。

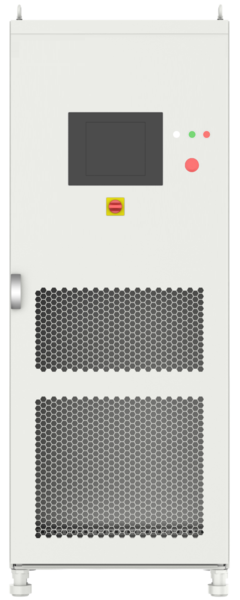

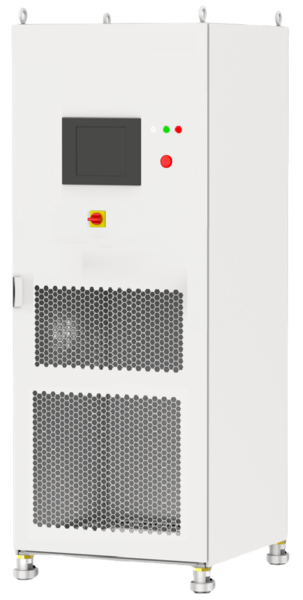

前面板配置觸控螢幕，使用者可透過安裝的 GUI 軟體控制電源。系統狀態指示燈和緊急停止按鈕也安裝在前面板。提供 RS485 和 LAN、模擬量介面用於自動化測試應用程式。

操作模式－雙向交直流電源

KGS 系列是一款功能強大、具備快速動態響應的電網模擬器，可用於分散式發電系統的電氣特性測試，如儲能變流器、光伏逆變器等。模擬功能多樣，包括：電網電壓異常模擬、電網頻率異常模擬、三相不平衡、諧波和間諧波、低/零電壓穿越測試、防孤島測試等。

• 電壓/頻率序列可編程

KGS 系列提供電壓和頻率序列編程功能，支援參數設置，包括：輸出電壓、頻率、電壓變化速度、起始和關斷相位角、維持時間、切換時間等；三相獨立可程控。

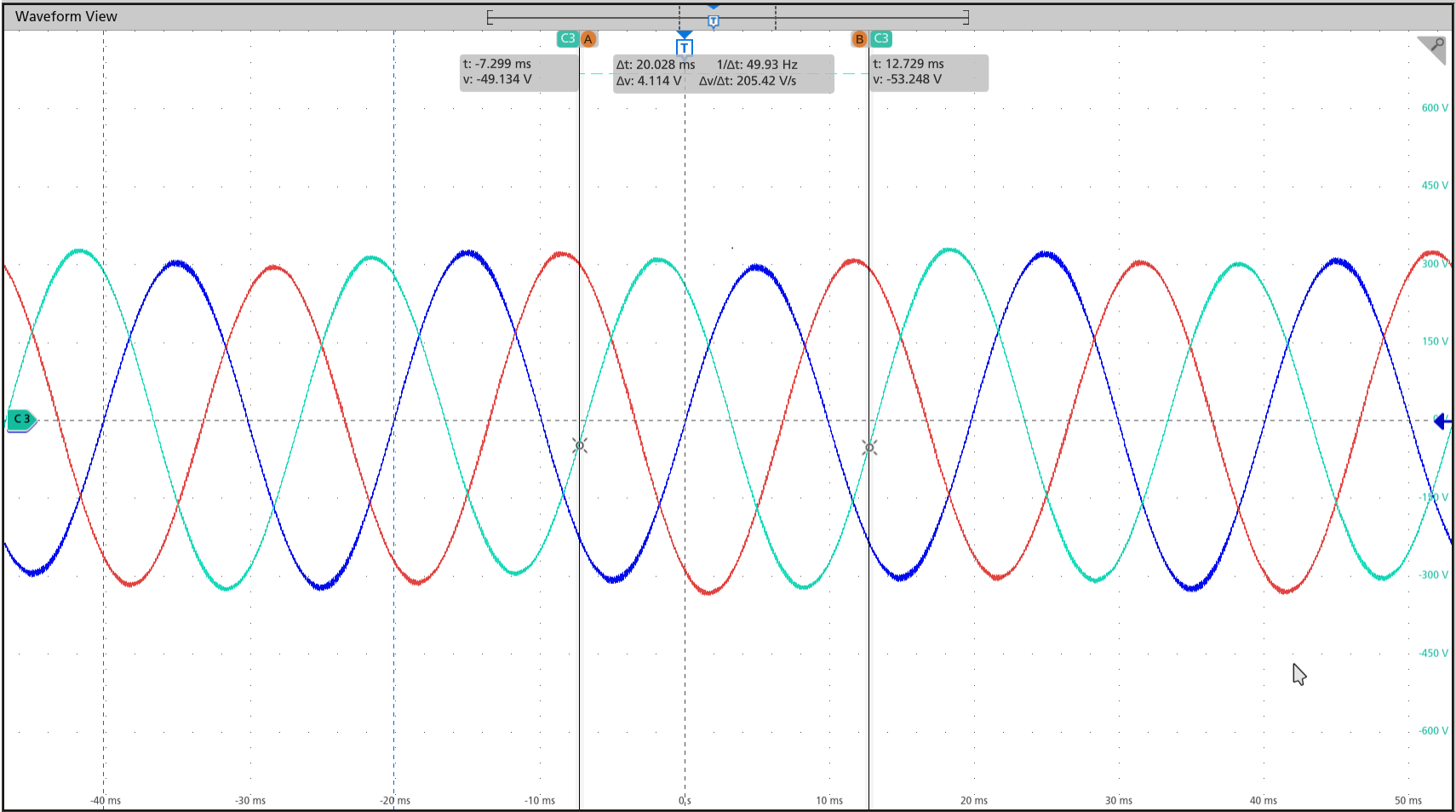

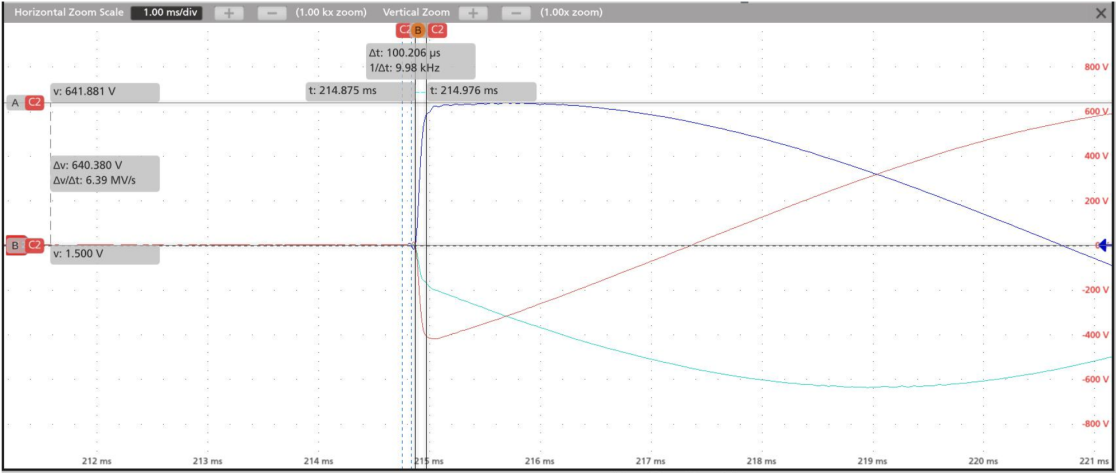

              直流電壓&電流上升波形                                         頻率變化波形

• 諧波及間諧波波形

KGS 系列使用雙DSP和FPGA技術，可產生高達100次的諧波並支援間諧波編輯。使用者可透過圖形使用者介面對諧波和基波的相位角差、振幅進行設定，讓三相獨立產生諧波/間諧波波形。

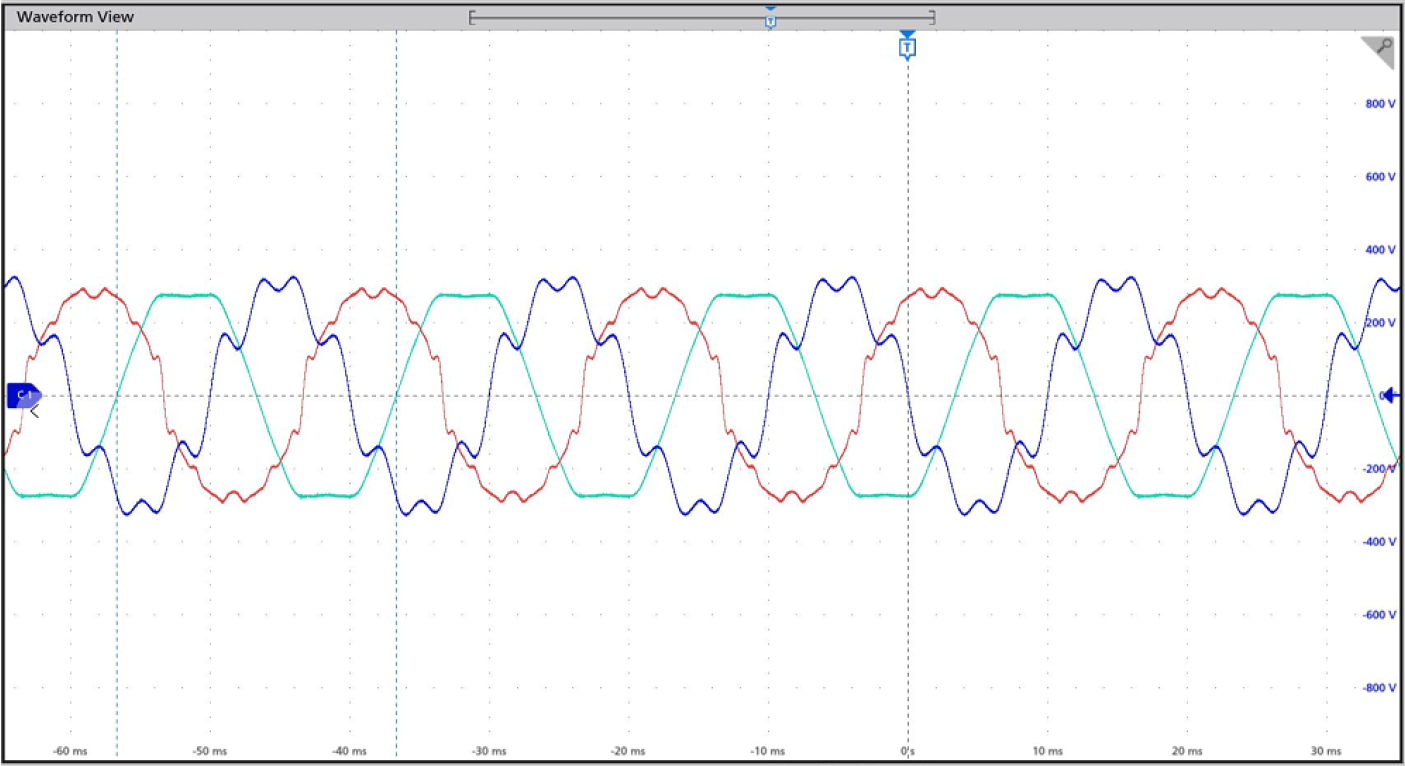

                         諧波波形                                                間諧波波形

• 電壓跌落模擬（LVRT測試）

KGS 系列為低電壓穿越測試和零電壓穿越測試提供硬體和軟體支援。

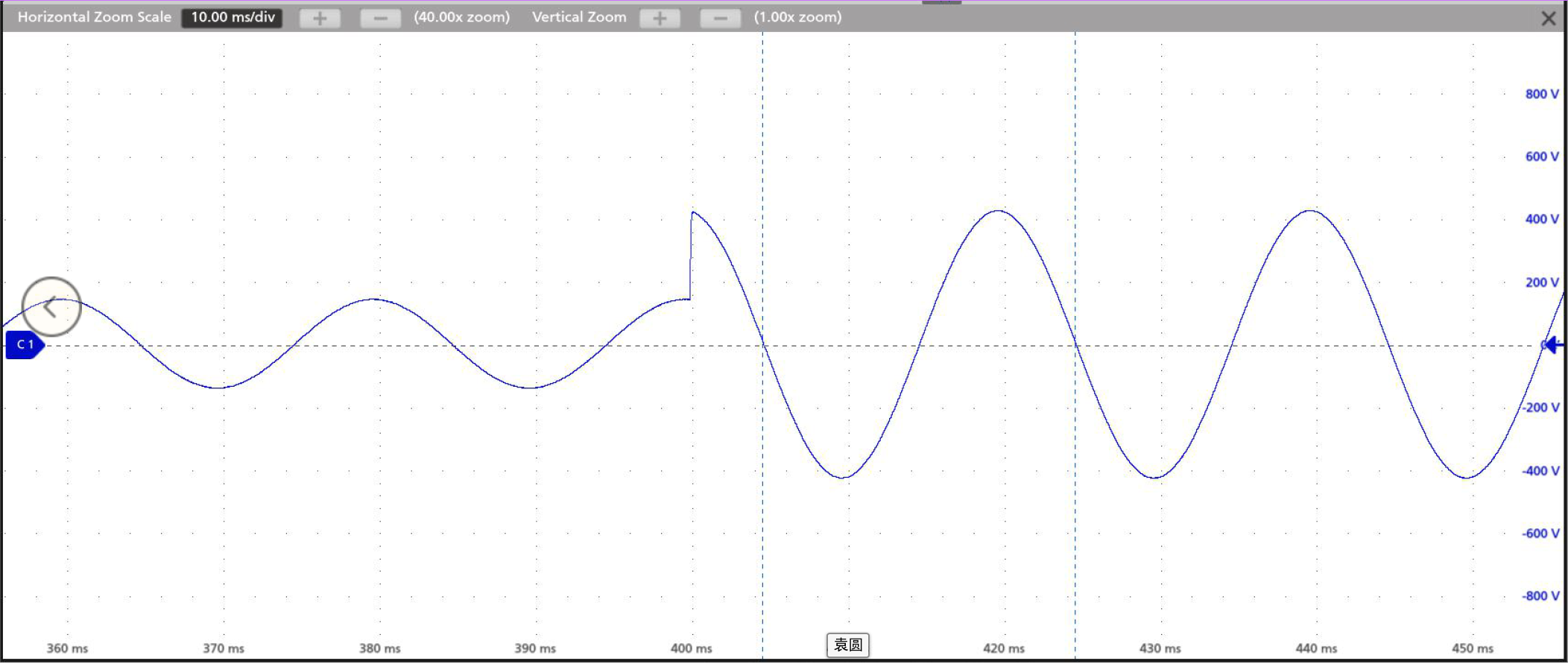

                            電壓跌落波形                                                                電壓爬升波形

操作模式－雙向交直流負載

回收式交流負載模式包含恆阻模式、整流模式和CC/CP相位超前/滯後模式。恆阻模式用於模擬三相電阻性負載，使用者可設定三相電阻值，並可編輯序列輸出。整流模式用於模擬非線性的整流性負載測試，使用者可設定CC/CP模式、CF（設定範圍1.414~3）及諧波等參數。 CC/CP相位超前/滯後模式用於模擬感性負載和容性負載電路的電壓和電流工況，使用者可以選擇CC或CP模式，設定負載電流或功率，並且可以調節相角模擬相位超前或滯後，範圍為90°~-90°。

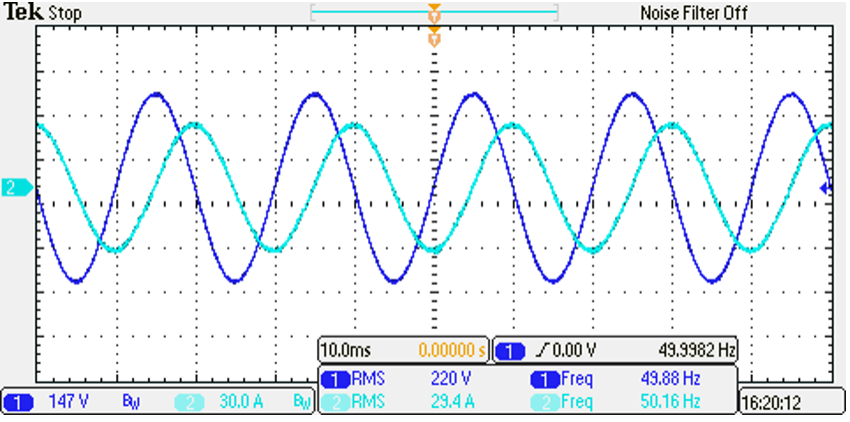

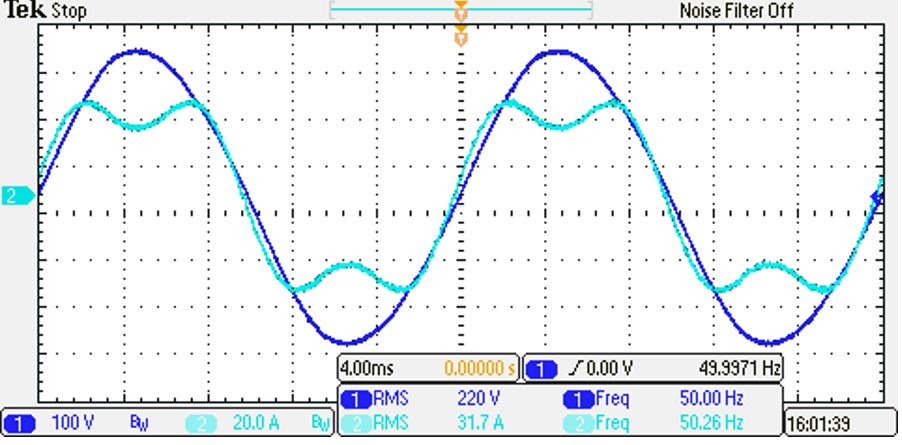

              Angle=+90°                          Angle=-90°                               低次諧波

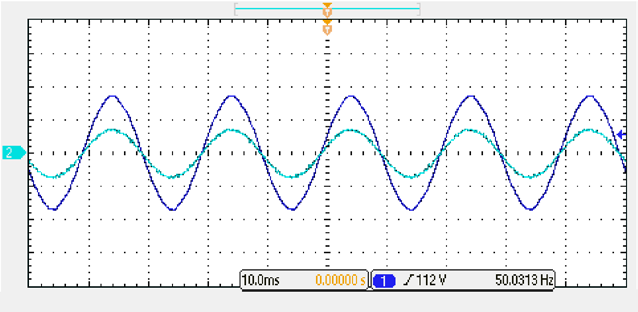

                  CF=1.414                                CF=2                                       CF=3

KGS 也可用作能量回收式直流負載，支援恆功率、恆流、恆壓和恆阻運作模式。

電流源模式

KGS 系列工作在恆定電流模式下時，真正使用電流回授控制，這與許多常用的恆壓限流電源有很大不同，那些電源調整輸出電壓以盡力維持要求的電流大小，對於突然變化，電壓源會有一個限定的反應時間，這使得動態電流會用出現明顯的過衝或下衝。電流控制的電流源不存在這種反應滯後，無論負載瞬態情況怎樣，它將一直保持電流為規定的大小。

功率放大器功能（類比量訊號輸入）

KGS支援類比訊號輸入，具有極高的動態響應和頻寬，可以作為功率放大器使用，輸入外部訊號與電源輸出之間的延遲時間≤20 µs。

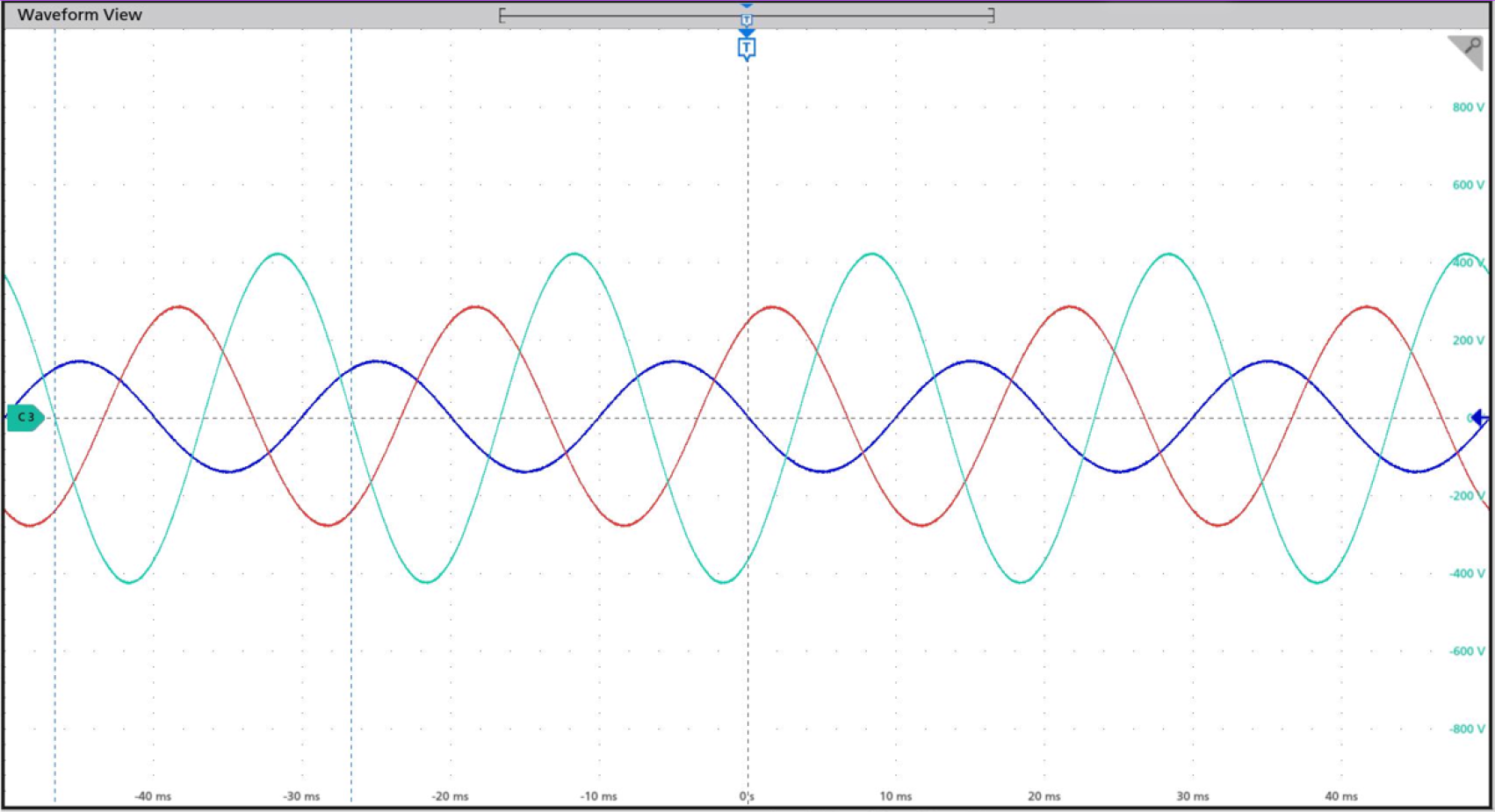

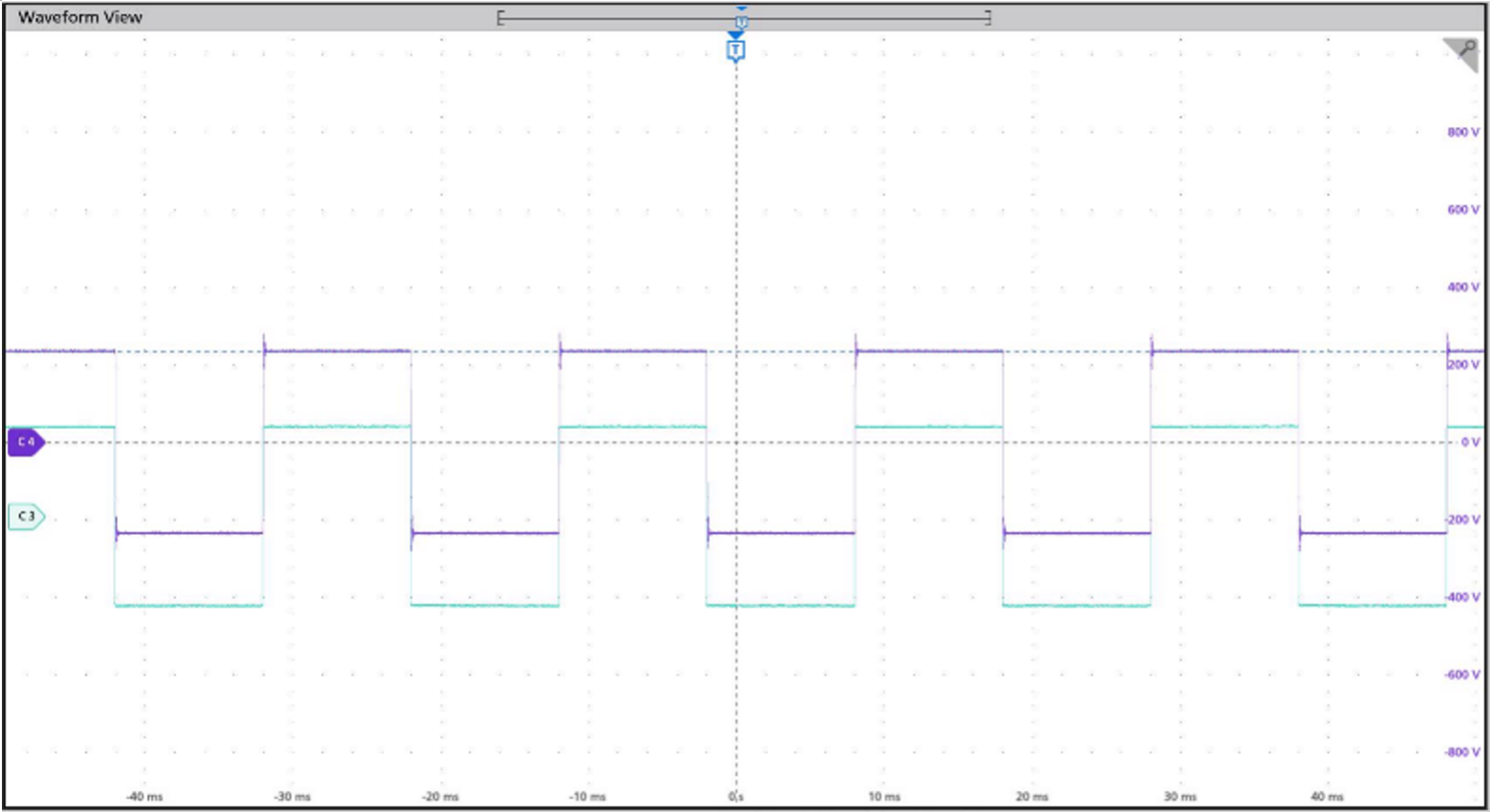

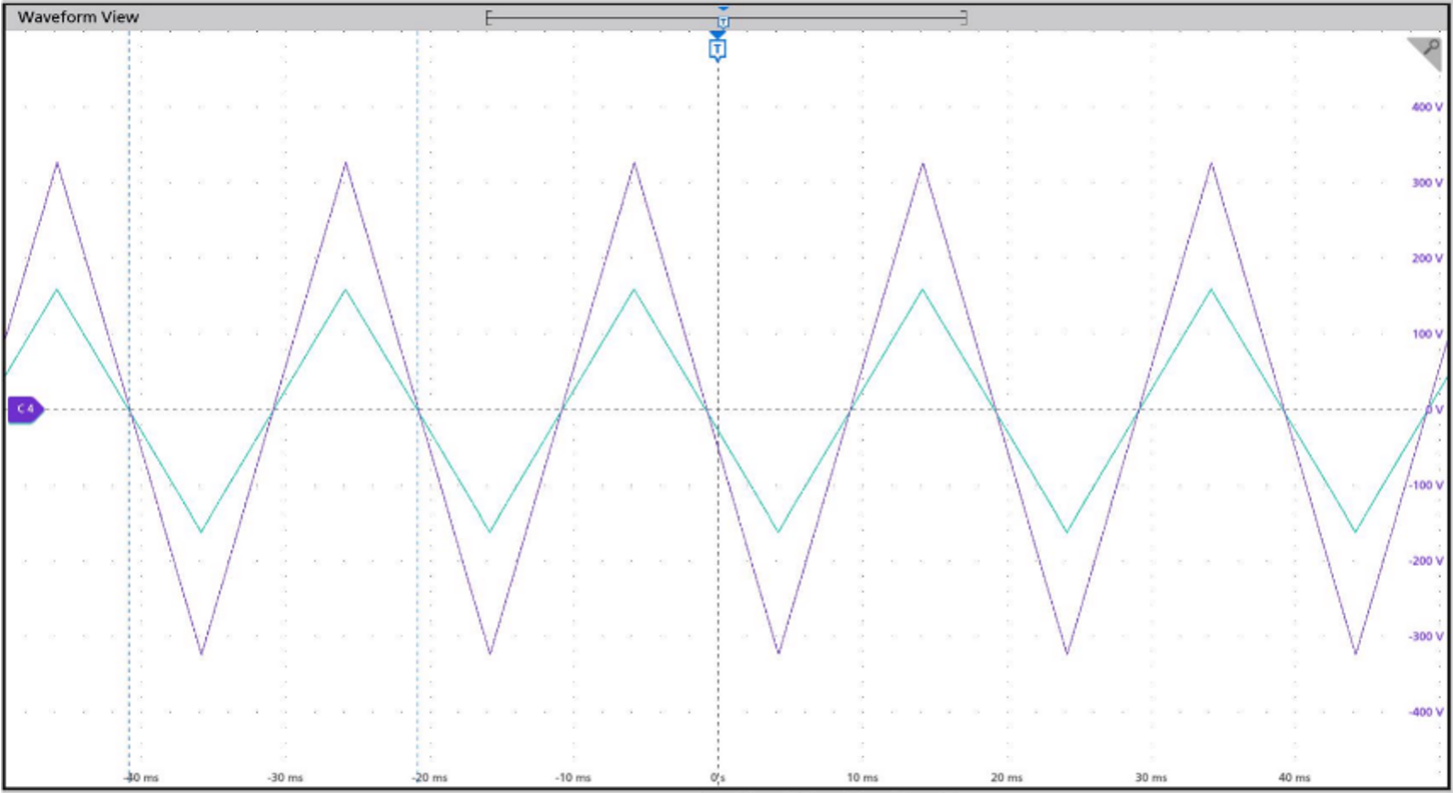

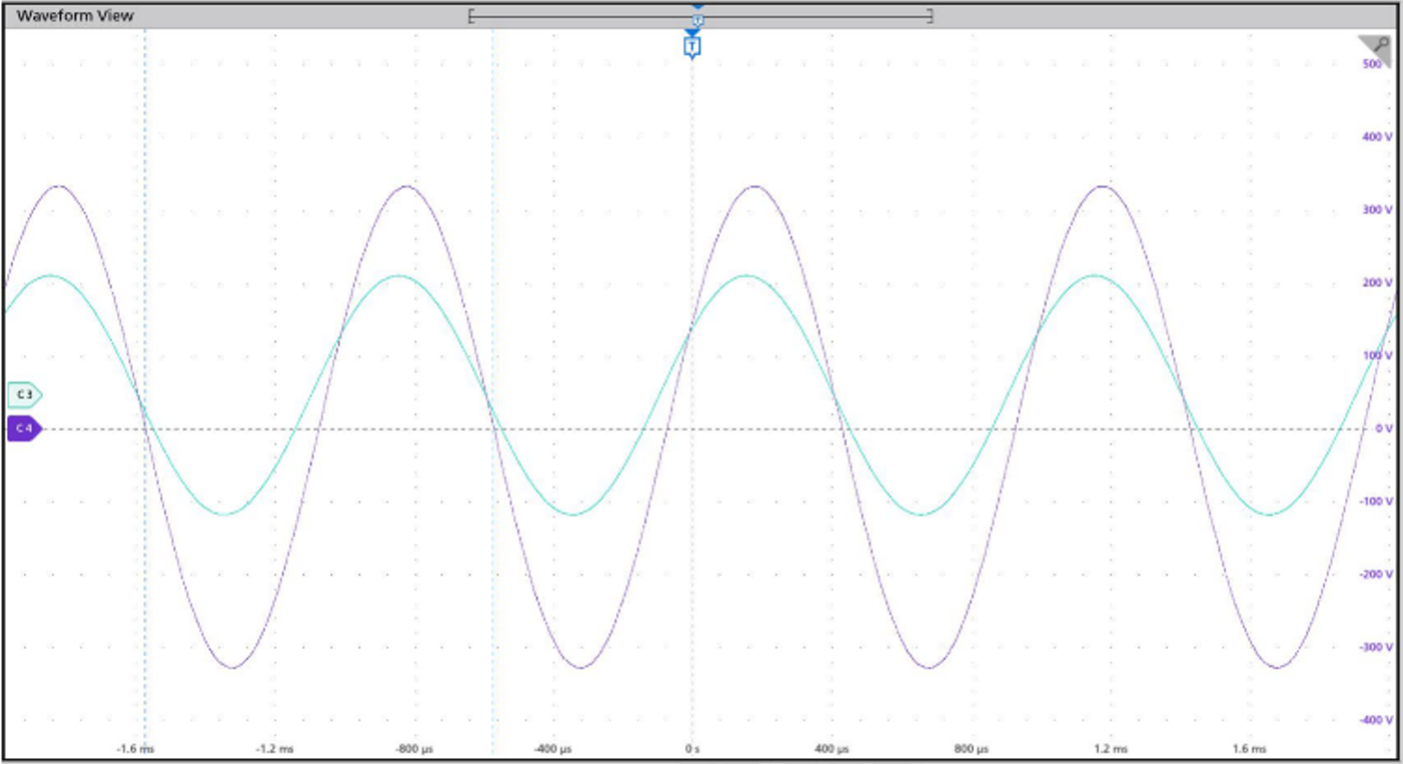

KGS 輸出波形(方波/三角波/正弦波輸入訊號)

操作模式－回收式RLC電子負載

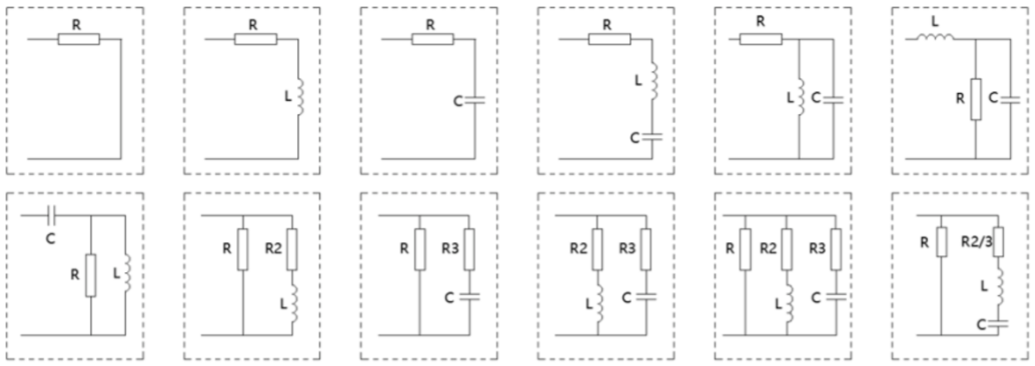

KGS 系列提供RLC負載模擬功能，可模擬R、L和C分量的複雜阻抗組合。三相可獨立編程，R、L、C值可分別設定。

                                                    RLC複雜阻抗模擬

操作模式－ RCD負載

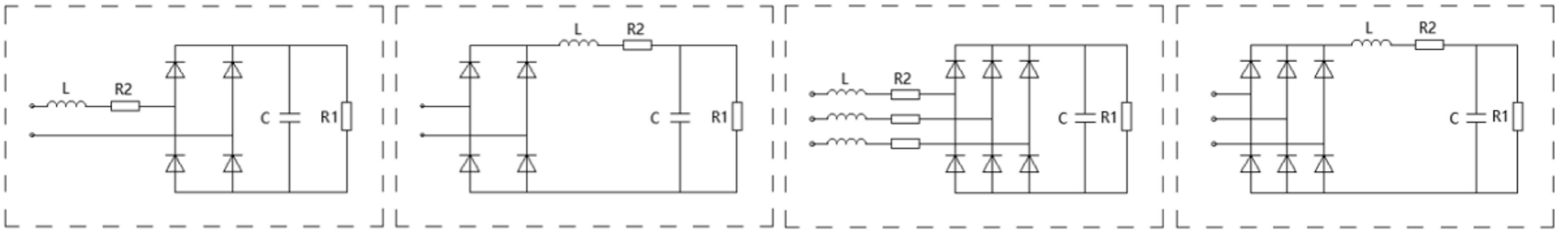

KGS 提供RCD非線性負載模擬功能，可用於測試UPS電源、逆變電源等。 ZGX內建4種RCD電氣拓樸，三相獨立可程控，可分別設定R、L、C的參數值。

航空電力總線模擬

KGS 系列滿足航空電子匯流排模擬的要求，可模擬工況包括：正常工作狀態、電源中斷（轉換）狀態、非正常供電狀態、 緊急供電狀態、啟動動態狀態、電源故障狀態等，滿足 MIL-STD-704 等測試法規的要求。此外，KGS 能夠提供遠端控制介面 和 SCPI 命令語言，方便輕鬆整合 至 ATE 系統中。

雙極性直流電源（-BP 選項）

KGS 系列也可以用作雙極性直流電源。在這種模式下，A 相用作正電壓輸出端，B 相用作負電壓輸出端，N 線端子用作 PE。例如，KGS 45 在雙極性直流輸出模式下，輸出功率為 30KW，電壓範圍為+/-636V，電流範圍為+/-70A。

任意波形生成功能

KGS系列具備任意波形產生功能，使用者可透過軟體介面自訂波形和失真編程，能夠產生包含：削頂波、整流波、方波、鋸齒波等複雜信 號，支援自訂波形的儲存/匯入。

使用者圖形介面

• KGS 系列提供 GUI 軟體，安裝在使用 windows 作業系統的前觸控螢幕上。軟體具有以下功能：保護限值和輸出設定
• 參數設定模式包括：Standard/Sequence/List模式，可進行單工步/多工步/SCPI複雜測試指令編程，設定參數包括：輸出相電壓、角度、頻率、起始/關斷相角、維持時間及切換時間等。
• 產生諧波及間諧波波形：可進行高達 100 次的諧波編輯以及間諧波編輯。
• 即時顯示電壓、電流、功率等測量數據，支援諧波分析
• 捕捉、顯示和保存輸出電壓和電流波形
• 顯示電源故障

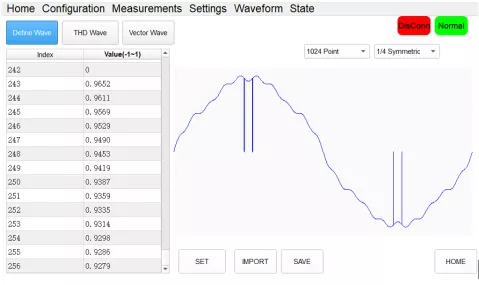

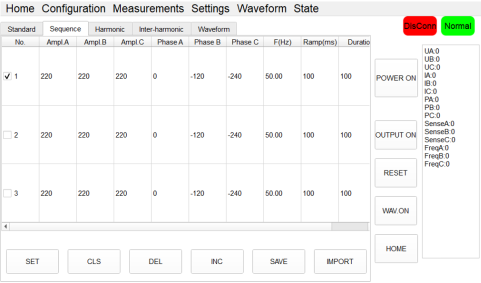

                     序列編程                                              任意波形生成

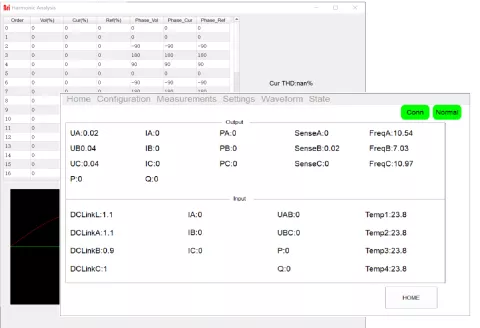

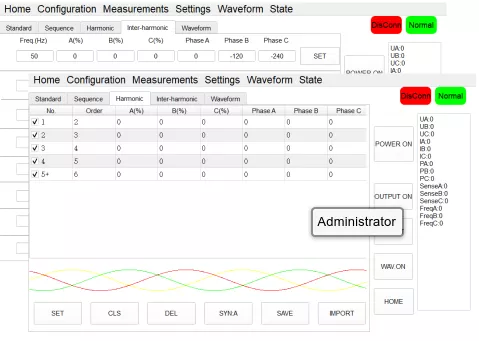

                諧波/間諧波編輯                                    系統測量&諧波分析

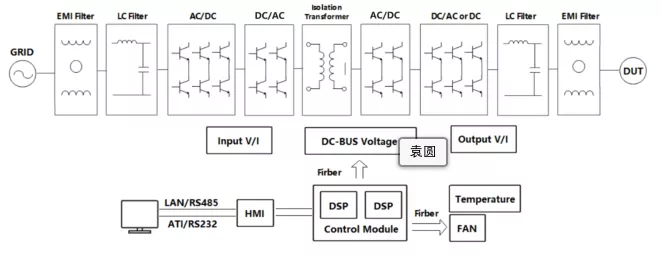

系統框圖

1、總重量<1400kg時，機櫃底部為輪結構，否則為槽鋼結構。

2、標準型號規格表中的輸出電流為三相輸出電流，當配置成單相輸出時輸出電流變為3倍。

• 模組化設計，功率範圍：15kVA至1080kVA
• 雙向交直電源，在電源模式與再生模式之間無縫轉換
• 雙向交/直流負載
• 輸出：交流、直流、交直流
• 三相獨立輸出，可配置成單相輸出
• 在DC~5000Hz的頻率範圍上，最大輸出交流相電壓450V L-N
• 輸出頻率範圍：DC~5kHz
• 高達100次的諧波編輯及間諧波編輯功能
• 電壓或頻率變化，TTL觸發訊號輸出
• 交流輸出，起始與關斷相角可程控
• 恆定電流模式為真正的電流源支援12種RLC電路模擬
• 4種RCD整流電流電路模擬
• 支援任意波形模擬
• 支援限流輸出模式，輸出端能夠短路用於短路測試
• 支援類比訊號輸入，可以作為功率放大器使用（延遲時間≤20 µs）
• 內建30種諧波波形數據，支援一鍵調用
• 軟啟動：有效抑制啟動時的衝擊電流
• TFT觸控螢幕操作
• 主從並聯接口
• 雙極性直流電源（-BP選項）
• Mod-bus/ACSII通訊協議
• 提供LAN、RS485、類比介面
