BSL系列是一款採用PWM技術的IGBT高功率直流源載一體機。單系
統功率為50kW、100kW、150kW、200kW、250kW及300kW，四 個獨立系統並聯可達到1.2MW總功率。此系列產品具備自動寬範圍輸出功能，標準配置提供1000V、1500V和2000V電壓輸出，以及 2倍、3倍和4倍電流擴展選項。
BSL系列採用雙向設計，支援兩象限工作模式，提供恆壓、恆定電流、恆
功率和恆阻四種運作模式。同時可作為可回收式直流負載，適用電池 放電測試等應用情境。
產品採用雙DSP+FPGA架構，實現高精度輸出控制，解析度達0.1ms 並以10k/s的取樣率即時顯示並保存測量資料。透過光纖通訊技術，
系統可對主要裝置、通訊鏈路和整體運作狀態進行多重監控與保護。
雙向電源（再生模式）
BSL 系列電源可在電源模式與再生模式下運行，可實現全能量饋網。
能量回收式直流負載(-LD 選項)
BSL 系列電源可作為能量回收直流負載。直流負載模擬支援恆功率、恆流、恆壓和恆阻運行模式。
自動寬範圍輸出
BSL系列具有自動寬範圍輸出功能，如：高壓小電流或
低壓大電流（再生模式下同樣適用），同一型號電源能 夠覆蓋更寬的功率應用範圍。

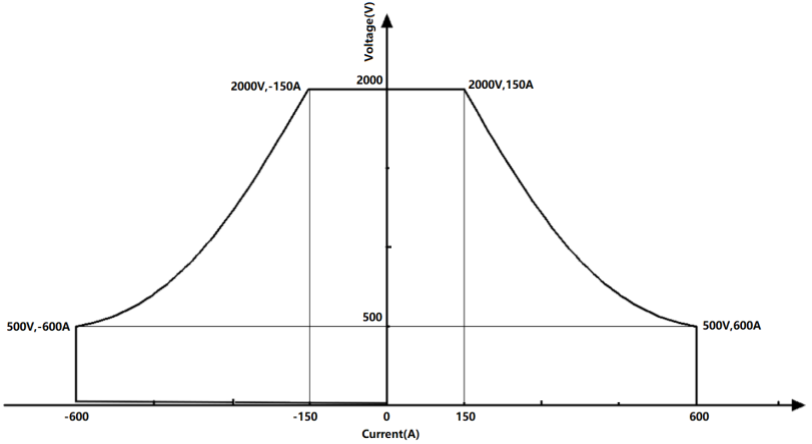

如圖所示，BSL系列BSL 300-2000-600的輸出 I/V曲線（輸 出範圍：300KW，5~2000V，±600A）。

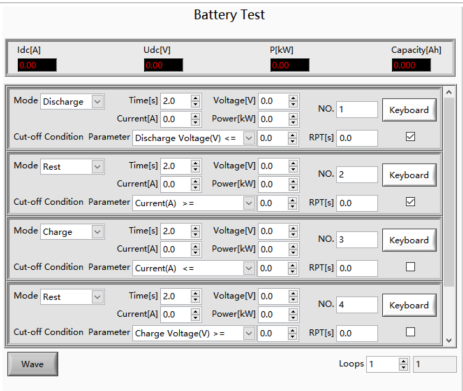

電池測試
BSL系列提供電池測試軟體，可用於動力蓄電池組的特性測試，如：動力蓄電池組的充放電性能、溫升特性、
循環壽命等，透過 GUI 軟體可配置不同的充放電策略，同時即時監控測試的電氣參數。
電池測試 電池模擬

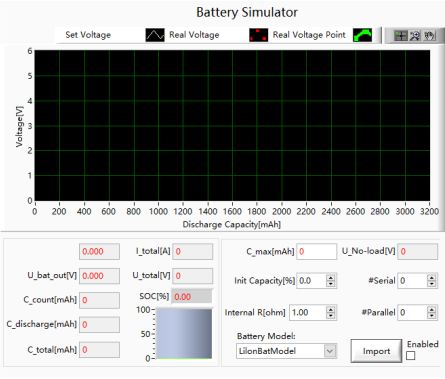

電池模擬
BSL系列提供電池模擬軟體，可模擬動力蓄電池組/包的充放電特並可模擬不同類型的電池，支援多種參數設置，
包括：電池容量、串並聯電池數、充電狀態等。
光伏模擬
BSL系列提供光伏模擬軟體，可用於模擬各種太陽能板在不同溫度和輻照度條件下的 IV 曲線，並在EN 505 30: 2010標準下進行靜態和動態MPPT特性測試。 MPP更新速率為200Hz。輻照度水準為0~1500W/m²，溫度值 為-10~ + 100°C，溫度係數為+1%~-1%/°C。

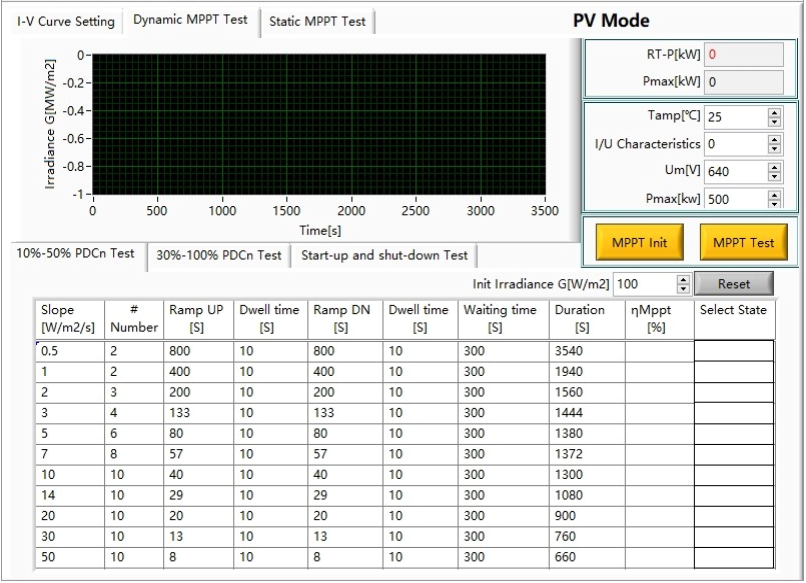

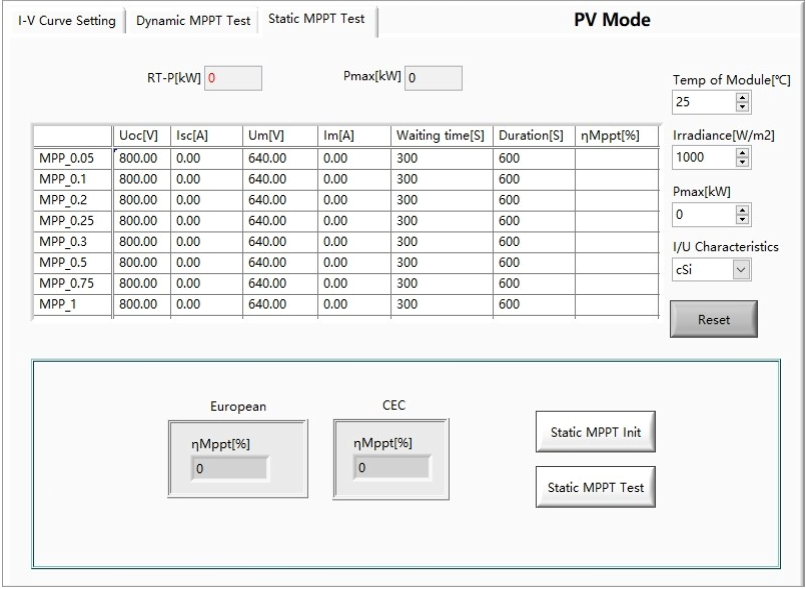

動態 MPPT 測試 靜態 MPPT 測試
使用者圖形介面
BSL 系列提供 GUI 軟體，安裝在使用 windows 作業系統的前觸控螢幕上。軟體具有以下功能：

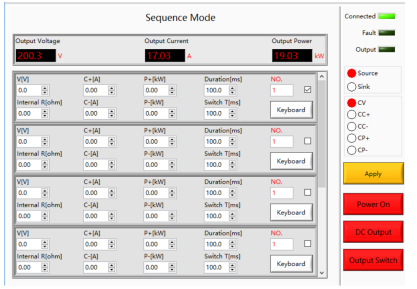

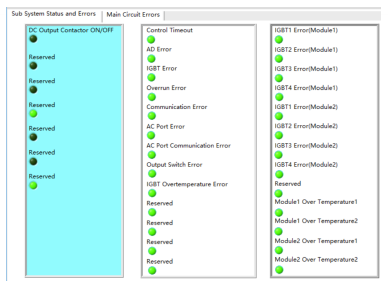

序列編程 系統狀態

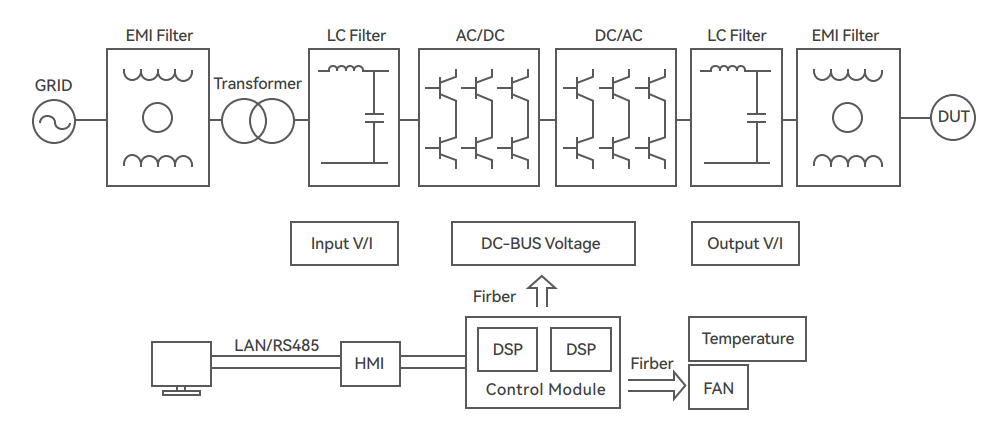

系統框圖
|
型號 |
功率 |
電壓 |
電流 |
尺寸(W*D*H, mm) |
重量(kg) |
|
BSL 50-1000-100 |
50kW |
1000V |
100A |
800*800*1600 |
750 |
|
BSL 50-1000-200 |
50kW |
1000V |
200A |
800*800*1700 |
800 |
|
BSL 50-1500-66 |
50kW |
1500V |
66A |
800*800*1850 |
850 |
|
BSL 50-1500-133 |
50kW |
1500V |
133A |
800*800*1850 |
860 |
|
BSL 50-2000-50 |
50kW |
2000V |
50A |
800*800*1850 |
850 |
|
BSL 50-2000-100 |
50kW |
2000V |
100A |
800*800*1850 |
860 |
|
BSL 100-1000-200 |
100kW |
1000V |
200A |
800*900*1900 |
1200 |
|
BSL 100-1000-300 |
100kW |
1000V |
300A |
800*900*2100 |
1300 |
|
BSL 100-1000-400 |
100kW |
1000V |
400A |
800*900*2200 |
1400 |
|
BSL 100-1500-133 |
100kW |
1500V |
133A |
800*900*2100 |
1150 |
|
BSL 100-1500-200 |
100kW |
1500V |
200A |
800*900*2100 |
1200 |
|
BSL 100-1500-266 |
100kW |
1500V |
266A |
800*900*2200 |
1300 |
|
BSL 100-2000-100 |
100kW |
2000V |
100A |
800*900*2100 |
1150 |
|
BSL 100-2000-150 |
100kW |
2000V |
150A |
800*900*2100 |
1200 |
|
BSL 100-2000-200 |
100kW |
2000V |
200A |
800*900*2200 |
1300 |
|
BSL 150-1000-300 |
150kW |
1000V |
300A |
1000*900*1900 |
1400 |
|
BSL 150-1000-450 |
150kW |
1000V |
450A |
1000*900*2100 |
1500 |
|
BSL 150-1000-600 |
150kW |
1000V |
600A |
1000*900*2200 |
1600 |
|
BSL 150-1500-200 |
150kW |
1500V |
200A |
1000*900*1900 |
1300 |
|
BSL 150-1500-300 |
150kW |
1500V |
300A |
1000*900*2100 |
1400 |
|
BSL 150-1500-400 |
150kW |
1500V |
400A |
1000*900*2200 |
1500 |
|
BSL 150-2000-150 |
150kW |
2000V |
150A |
1000*900*1900 |
1300 |
|
BSL 150-2000-225 |
150kW |
2000V |
225A |
1000*900*1900 |
1300 |
|
BSL 150-2000-300 |
150kW |
2000V |
300A |
1000*900*2100 |
1400 |
|
BSL 200-1000-400 |
200kW |
1000V |
400A |
1800*900*1800 |
1700 |
|
BSL 200-1000-600 |
200kW |
1000V |
600A |
1800*900*2000 |
1850 |
|
BSL 200-1000-800 |
200kW |
1000V |
800A |
1800*900*2200 |
2000 |
|
BSL 200-1500-266 |
200kW |
1500V |
266A |
1800*900*1800 |
1600 |
|
BSL 200-1500-400 |
200kW |
1500V |
400A |
1800*900*1800 |
1700 |
|
BSL 200-1500-533 |
200kW |
1500V |
533A |
1800*900*2000 |
1800 |
|
BSL 200-2000-200 |
200kW |
2000V |
200A |
1800*900*1800 |
1600 |
|
BSL 200-2000-300 |
200kW |
2000V |
300A |
1800*900*1800 |
1680 |
|
BSL 200-2000-400 |
200kW |
2000V |
400A |
1800*900*1800 |
1700 |
|
BSL 250-1000-500 |
250kW |
1000V |
500A |
1800*900*2000 |
1900 |
|
BSL 250-1000-750 |
250kW |
1000V |
750A |
1800*900*2200 |
2100 |
|
BSL 250-1000-1000 |
250kW |
1000V |
1000A |
1800*900*2200 |
2300 |
|
BSL 250-1500-333 |
250kW |
1500V |
333A |
1800*900*1800 |
1800 |
|
BSL 250-1500-500 |
250kW |
1500V |
500A |
1800*900*2000 |
1900 |
|
BSL 250-1500-666 |
250kW |
1500V |
666A |
1800*900*2200 |
2100 |
|
BSL 250-2000-250 |
250kW |
2000V |
250A |
1800*900*1800 |
1800 |
|
BSL 250-2000-375 |
250kW |
2000V |
375A |
1800*900*1800 |
1800 |
|
BSL 250-2000-500 |
250kW |
2000V |
500A |
1800*900*2000 |
1900 |
|
BSL 300-1000-600 |
300kW |
1000V |
600A |
1900*1000*2200 |
2400 |
|
BSL 300-1000-900 |
300kW |
1000V |
900A |
2800*1000*2200 |
2600 |
|
BSL 300-1000-1200 |
300kW |
1000V |
1200A |
2800*1000*2200 |
2800 |
|
BSL 300-1500-400 |
300kW |
1500V |
400A |
1900*1000*2200 |
2300 |
|
BSL 300-1500-600 |
300kW |
1500V |
600A |
1900*1000*2200 |
2400 |
|
BSL 300-1500-800 |
300kW |
1500V |
800A |
2800*1000*2200 |
2550 |
|
BSL 300-2000-300 |
300kW |
2000V |
300A |
1900*1000*2200 |
2300 |
|
BSL 300-2000-450 |
300kW |
2000V |
450A |
1900*1000*2200 |
2300 |
|
BSL 300-2000-600 |
300kW |
2000V |
600A |
1900*1000*2200 |
2400 |
備註 :
1、總重量<1400kg時，機櫃底部為輪結構，否則為槽鋼結構。
