ZGX系列是一種採用 SiC 作為主迴路功率元件的緊湊型模組化交/直流源載一體機，提供多種電力電子類比功能，可用作電網模擬器、回收式交直流電子負載、雙極性直流電源、回收式RLC電子負載和用於硬體在環測試的功率放大器。

單一ZGX15輸出功率為15KW，採用4U機箱設計，可透過主從並聯介面將功率擴展至960KVA，每台ZGX15最大可輸出交流450VL-N，30A/ph，DC~1KHz或直流 636V，90A。

操作模式－雙向交直流電源

ZGX系列是一款功能強大、具備快速動態響應的電網模擬器，可用於分散式發電系統的電氣特性測試，如儲能變流器、光伏逆變器等。模擬功能多樣，包括：電網電壓異常模擬、電網頻率異常模擬、三相不平衡、諧波和間諧波、低/零電壓穿越測試、防孤島測試等。

• 電壓/頻率序列可編程

ZGX系列提供電壓和頻率序列編程功能，支援參數設置，包括：輸出電壓、頻率、電壓變化速度、起始和關斷相位角、維持時間、切換時間等；三相獨立可程控。

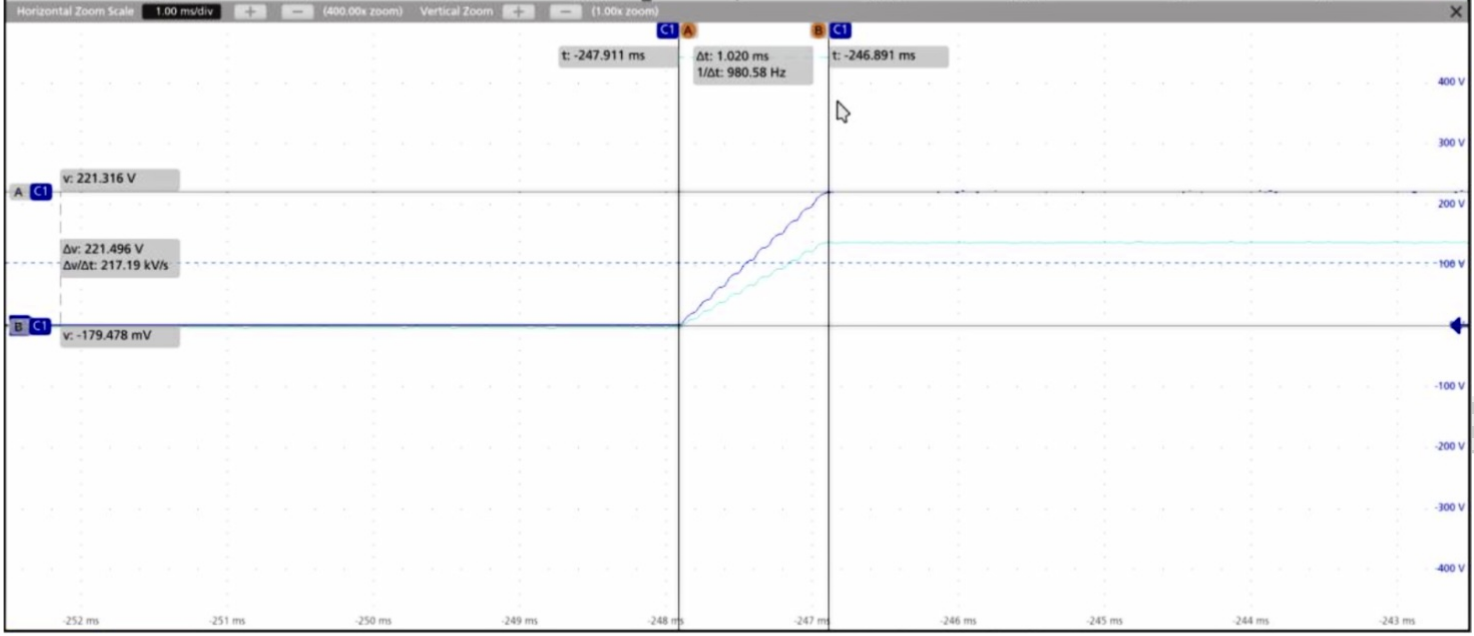

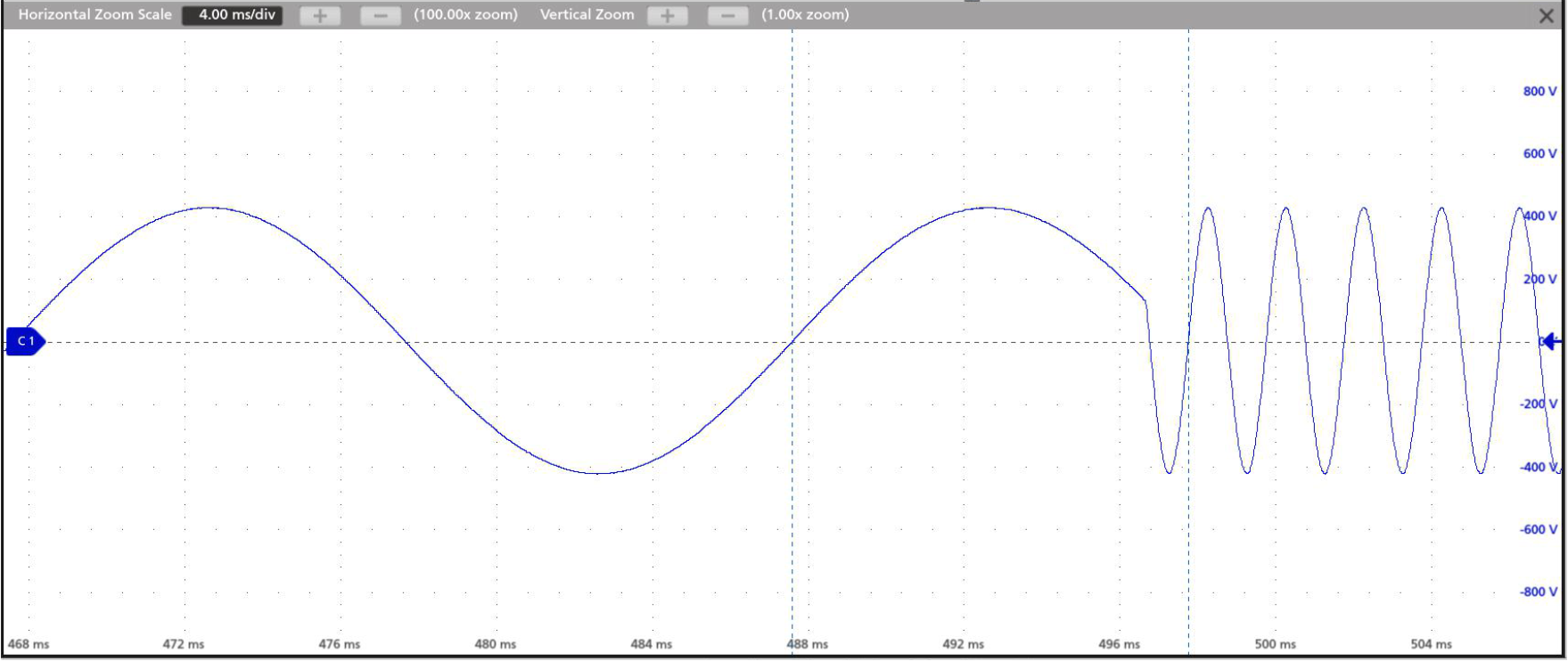

                          直流電壓&電流上升波形                                                頻率變化波形

• 諧波及間諧波波形

ZGX系列使用雙DSP和FPGA技術，可產生高達100次的諧波並支援間諧波編輯。使用者可透過圖形使用者介面對諧波和基波的相位角差、振幅進行設定，讓三相獨立產生諧波/間諧波波形。

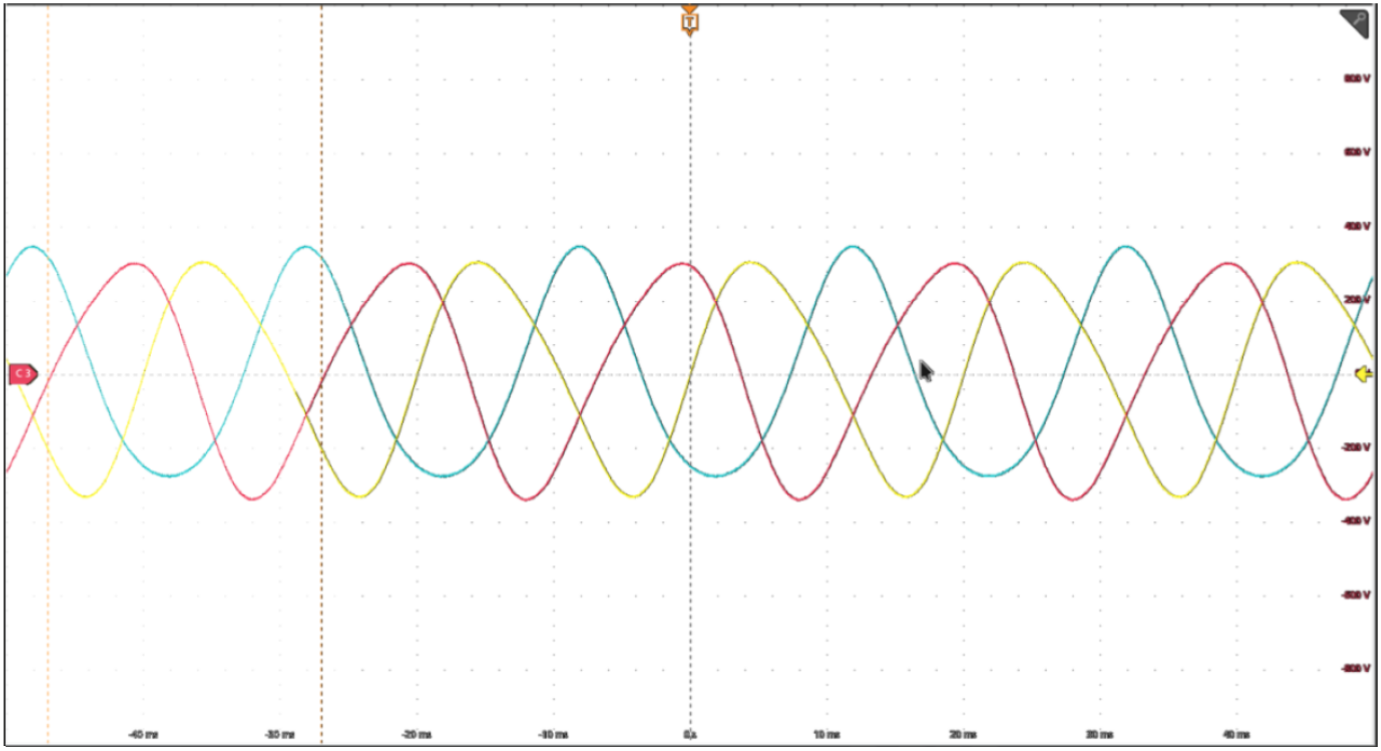

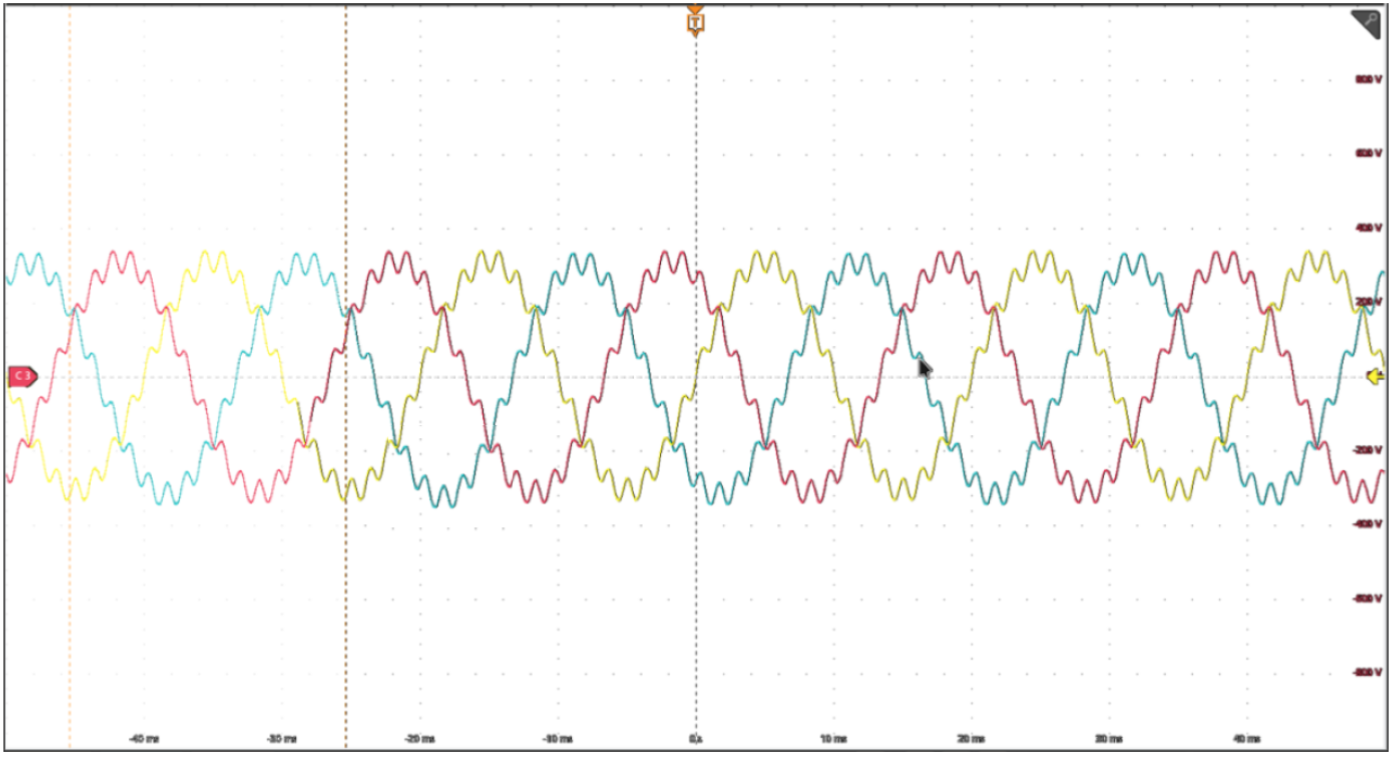

                         諧波波形                                                間諧波波形

• 電壓跌落模擬（LVRT測試）

ZGX系列為低電壓穿越測試和零電壓穿越測試提供硬體和軟體支援。

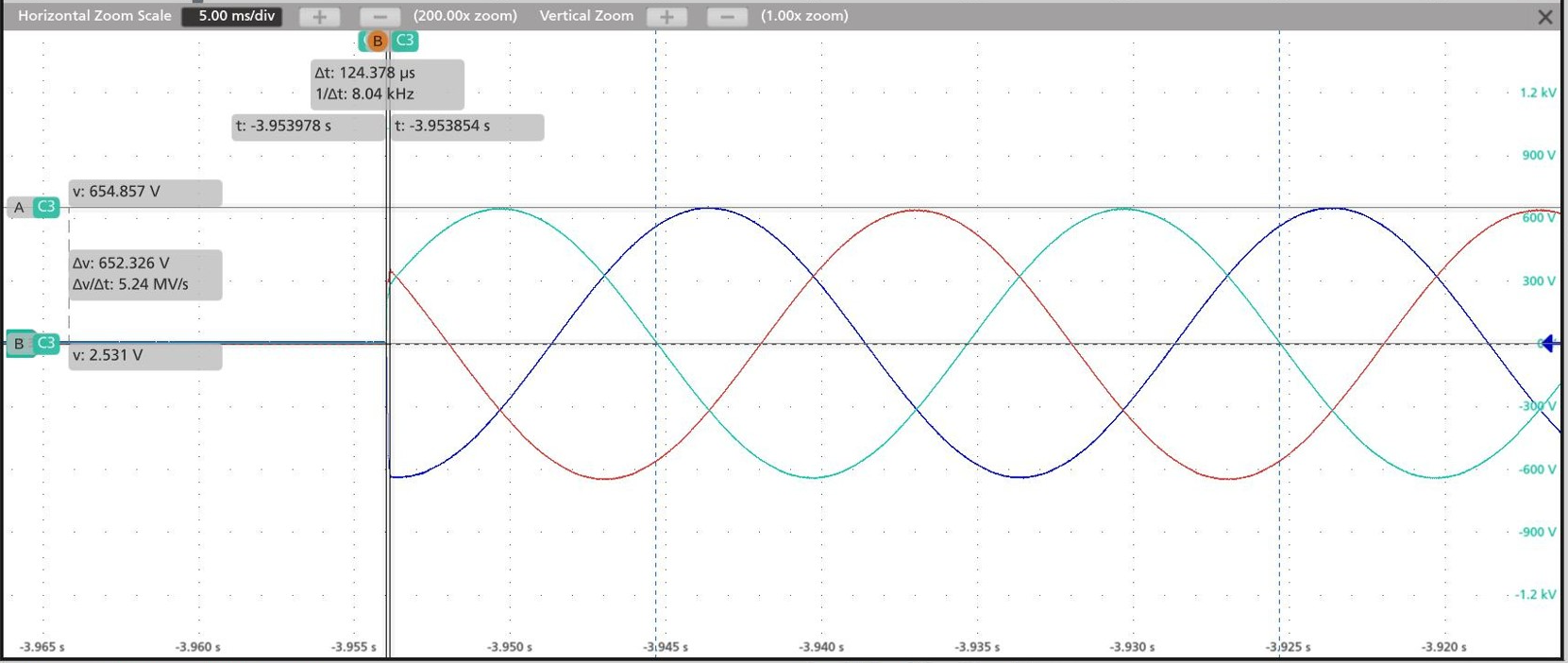

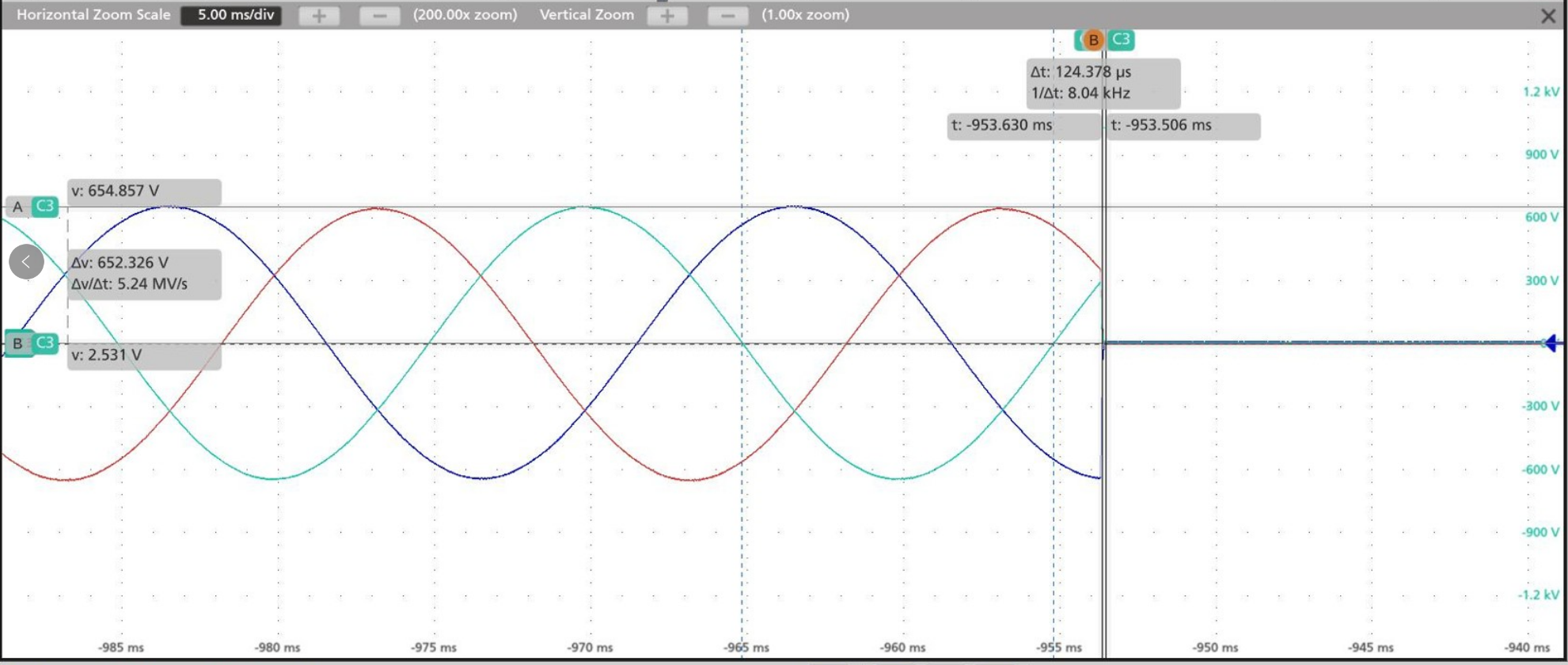

                            電壓跌落波形                                                                電壓爬升波形

ZGX系列也可用作雙向直流電源，用於電池測試、電池模擬等。

操作模式－雙向交直流負載

回收式交流負載模式包含恆阻模式、整流模式和CC/CP相位超前/滯後模式。恆阻模式用於模擬三相電阻性負載，使用者可設定三相電阻值，並可編輯序列輸出。整流模式用於模擬非線性的整流性負載測試，使用者可設定CC/CP模式、CF（設定範圍1.414~3）及諧波等參數。 CC/CP相位超前/滯後模式用於模擬感性負載和容性負載電路的電壓和電流工況，使用者可以選擇CC或CP模式，設定負載電流或功率，並且可以調節相角模擬相位超前或滯後，範圍為90°~-90°。

              Angle=+90°                          Angle=-90°                               低次諧波

                  CF=1.414                                CF=2                                       CF=3

ZGX也可用作能量回收式直流負載，支援恆功率、恆流、恆壓和恆阻運作模式。

操作模式－雙極性直流電源

ZGX系列也可以用作雙極性直流電源。在這種模式下，A相用作正電壓輸出端，B相用作負電壓輸出端，A和B相的中性端子短接用作PE。

ZGX15在雙極性直流輸出模式下，輸出功率為10KW，電壓範圍為+/-636V，電流範圍為+/-30A。

操作模式－回收式RLC電子負載

ZGX系列提供RLC負載模擬功能，可模擬R、L和C分量的複雜阻抗組合。三相可獨立編程，R、L、C值可分別設定。

                                                    RLC複雜阻抗模擬

操作模式－ RCD負載

ZGX提供RCD非線性負載模擬功能，可用於測試UPS電源、逆變電源等。 ZGX內建4種RCD電氣拓樸，三相獨立可程控，可分別設定R、L、C的參數值。

• 輸出頻率：DC-1KHz
• 緊湊型模組化設計，4U 機箱 15KW 輸出
• 雙向設計，在電源模式與再生模式之間無縫轉換
• 輸出：交流、直流、交流疊加直流
• 可透過主/從並聯介面將功率擴展至 960KVA
• 單相、三相、分相、多通道輸出
• 全頻率範圍內的回收式 RLC 電子負載
• 軟啟動：有效抑制啟動時的衝擊電流
• 電壓或頻率變化，TTL 觸發訊號輸出
• 多種模式：雙向交直流電源、雙向交直流負載、雙極性直流電源
• 類比輸入，用於硬體在環測試
• Mod-bus/SCPI 通訊協議
• 提供 LAN 標準介面
• 故障定位功能

應用—航空電力匯流排模擬

ZGX系列的輸出頻率範圍為DC~1KHz，符合航空電子匯流排模擬的要求，可模擬工況包括：正常工作狀態、電源中斷（轉換）狀態、非正常供電狀態、緊急供電狀態、啟動狀態、電源故障狀態等。
