ESD系列直流電源是採用PWM技術的IGBT開關直流電源，可供靈活的輸出客製化能力，可依需求配置功率、電壓及電流範圍。其最大輸出功率可達10MW，最高輸出電壓可達50KV，適用於需要高功率、高電壓的工業及科研應用，配置為雙向直流電源的ESD系列提供各種類型的電池類比功能，適用於新能源測試。
ESD系列採用雙DSP+FPGA設計，具備強大的運算與控制能力，輸出控制解析度高達0.1ms，同時能夠以10k/s的取樣率顯示並保存測量值。 ESD系列採用光纖通訊，對主要裝置、通訊和系統進行多重監控和保護，是可靠性非常高的電源產品。
雙向電源再生模式（-R選項）
具有-R 選項的 ESD 系列電源可在電源模式和再生模式下運行，可實現全能量饋網。
能量回收式直流負載(-LD 選項)
具有-LD 選項的ESD系列電源可用作能量回收式直流負載。直流負載模擬支援恆功率、恆流、恆壓和恆阻運行模式。
備註：-LD選項必須與-R選項組合使用。
自動寬範圍輸出
ESD系列直流電源具有自動寬範圍輸出功能，在額定輸出功率的條件下，可以調整電壓/電流的輸出範圍，如:高壓小電流或低壓大電流(再生模式下同樣適用)，同一型號電源能夠覆蓋更寬的功率應用範圍。 ESD標準型號提供x1/x3/x4 電 流，客製化功率/電壓/電流請諮詢工廠。

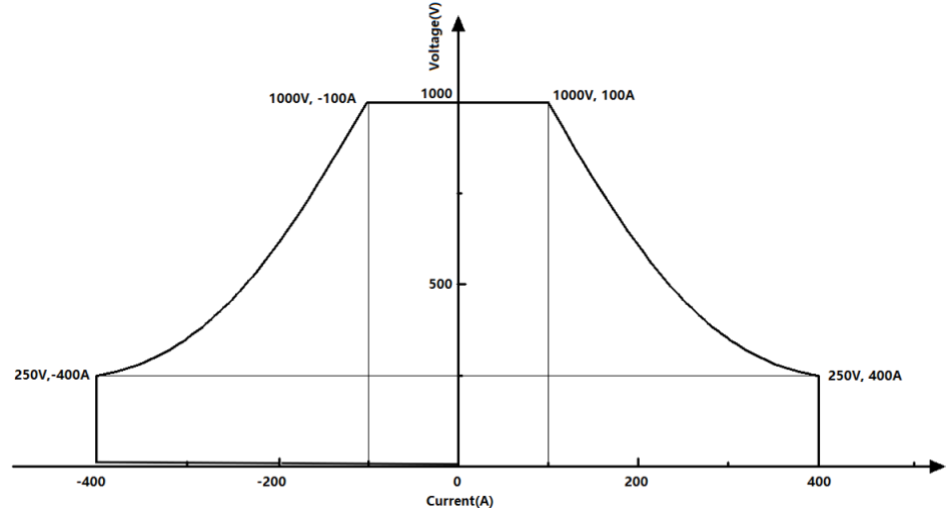

如圖ESD系列ESD100-1000-400-R的輸出I/V曲線(輸出範圍:100KW，5~1000V，±400A)
電流快速上升特性
|
電流上升時間 (0%~90%) |
<3ms(標準)，<1ms(BSS選項) |
|
電流上升時間 (-90%~90%) |
<5ms(標準)，<2ms(BSS選項) |
|
電壓調整時間 (0~100%負載變化) |
<3ms(標準)，<1.5ms(BSS選項) |
電池測試
ESD系列直流電源可用於動力蓄電池組的特性測試，用於測試動力蓄電池組的充放電性能、溫升特性、循環壽命等，配合 GU 軟體可配置不同的充放電策略，同時即時監控測試的電氣參數。

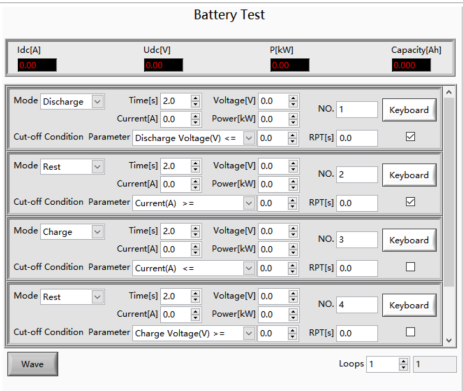

電池測試 電池模擬

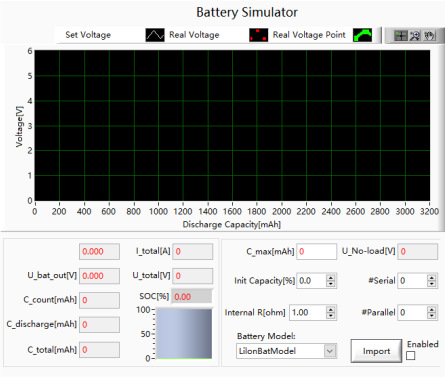

電池模擬（-BSS選項）
ESD系列可模擬動力蓄電池組/包的充放電特性並提供電池模擬軟體，可模擬不同類型的電池，支援多種參數設置， 包括:電池容量、 串並聯電池數、充電狀態等。
光伏模擬(-PV 選項)
具有-PV選項的ESD系列電源可用於模擬各種太陽能板在不同溫度和輻照度條件下的IV曲線，並在 EN 50530:2010標準下進行靜態和動態MPPT特性測試。 MPP更新速率為200Hz。輻照度水準為0~1500W/m，溫度值為-10~+100°℃ 溫度係數為+1%~-1%/'℃。

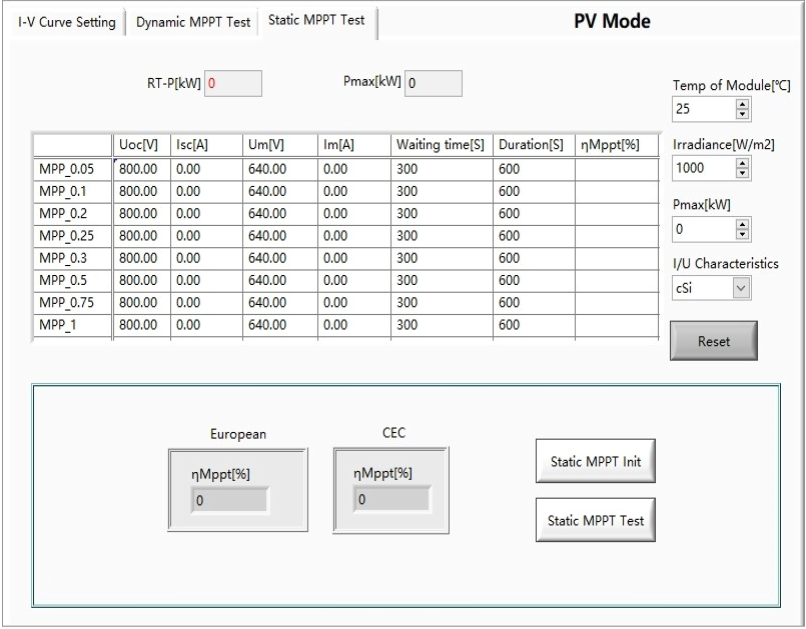

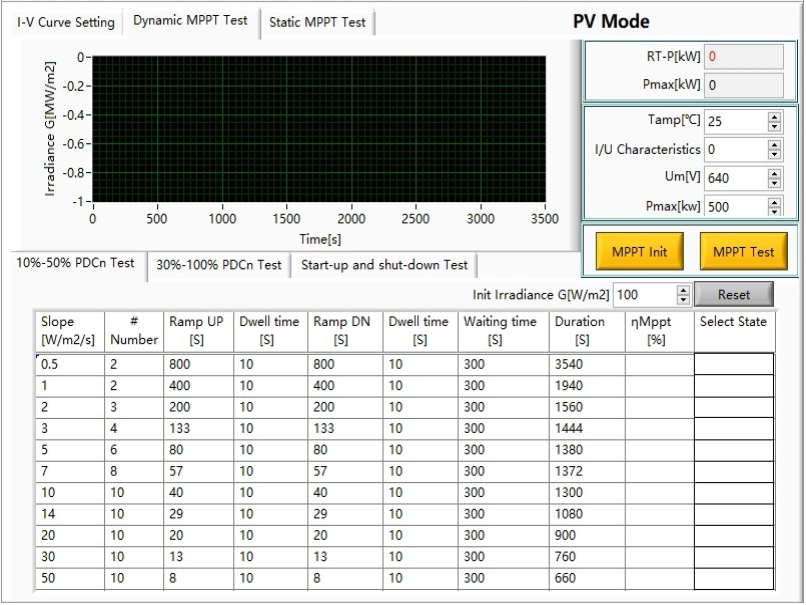

動態 MPPT 測試 靜態 MPPT 測試
低電壓運轉模式(-ZV選項)
具有-ZV 選項的 ESD 系列直流電子負載，在接近 0.4V 的輸入條件下亦能產生符合要求的大電流，可以用於評估燃 料電池的電氣特性等應 用(如 V特性)。
使用者圖形介面
ESD 系列提供 GUI 軟體，安裝在使用 windows 作業系統的前觸控螢幕上。軟體具有以下功能：

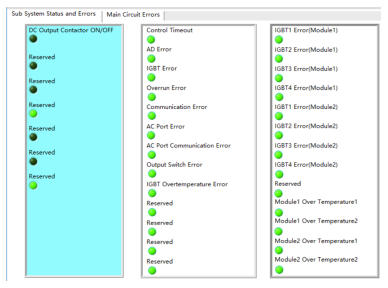

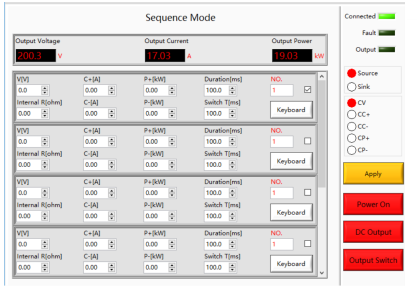

序列編程 系統狀態

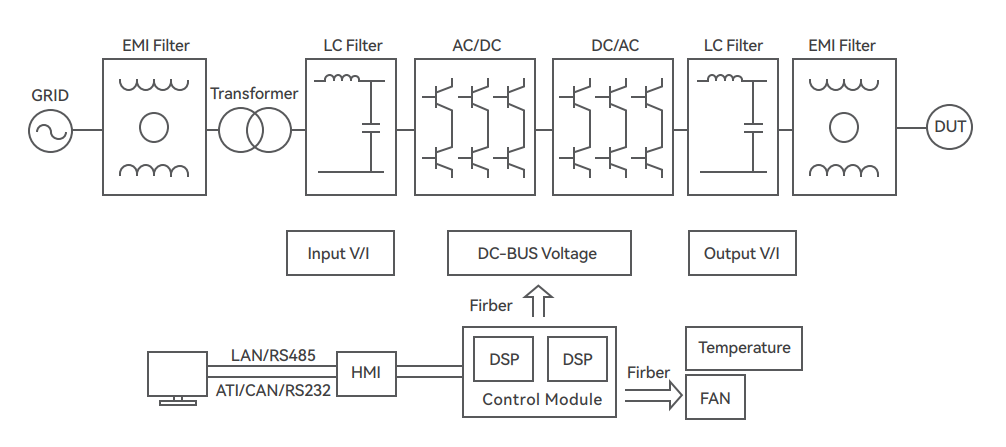

系統框圖
ESA系列交流電源輸入端使用三相變壓器，在此拓樸結構中，三相交流輸入由四象限 PWM 轉換器整流成直流，為直流 / 交流功率模組供電，最後經直流 / 交流功率模組輸出三相交流電。
