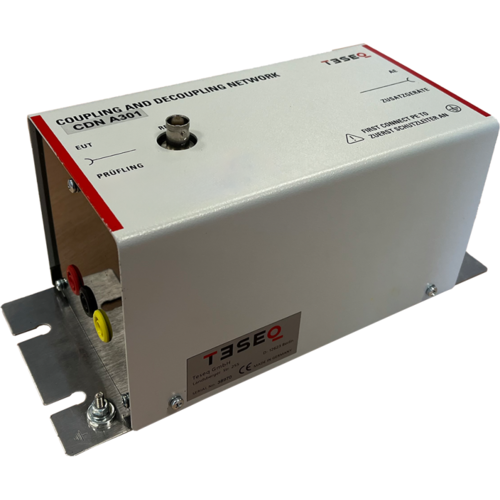

IEC / EN 61000-4-6 specifies the design and performance of a range of coupling /de-coupling networks (CDNs). Each CDN is specific to the type of cable and the intended signal carried on the cable. AMETEK CTS with its brand TESEQ offers an extensive range of CDNs which fully comply with the requirements of the standard and provide a simple and reliable method of injecting RF energy into the equipment under test (EUT). In this datasheet, CDN used with unscreened unbalanced for data communications with different line application starting from 150 kHz as required by IEC / EN 61000-4-6 is presented. The presented CDN AF series is used to Inject common mode disturbance signal into unscreened and unbalanced control lines with low currents and for 5 line up to 15 lines in the frequency range from 150 kHz to 230 MHz.

IEC/EN 61000-4-6 規範的耦合/去耦網路（CDN）

IEC/EN 61000-4-6 規範了各種 耦合/去耦網路（CDN） 的設計與性能，每種 CDN 皆針對特定的電纜類型及其承載的信號應用而設計。AMETEK CTS（TESEQ 品牌） 提供廣泛符合該標準要求的 CDN，可為受測設備（EUT）提供簡單可靠的 RF 能量注入方法。

本技術資料介紹了一款適用於 無屏蔽、非平衡數據通信線路 的 CDN，其應用頻率範圍起始於 150 kHz，符合 IEC/EN 61000-4-6 的要求。CDN AF 系列 可將 共模干擾信號 注入低電流的 無屏蔽、非平衡控制線，適用於 5 條至 15 條線路，頻率範圍為 150 kHz 至 230 MHz。

• Coupling networks designed for IEC/EN 61000-4-6
• Used for unscreened, unbalanced control lines
• Models with 4 mm banana sockets or D-Sub 25
• Models with frequency range 150 kHz to 230 MHz

• 符合 IEC/EN 61000-4-6 標準的耦合網路
• 適用於無屏蔽、非平衡控制線路
• 提供 4 mm 香蕉插座 或 D-Sub 25 連接器 型號
• 頻率範圍：150 kHz 至 230 MHz

• IEC / EN Basic Standards : IEC 61000-4-6
• CISPR Standards : CISPR 15 CISPR 24
• IEC / EN Generic Standards : EN 61000-6-1 EN 61000-6-2
• IEC / EN Product Standards : IEC 60533 IEC 60601-1-2 IEC 61326
